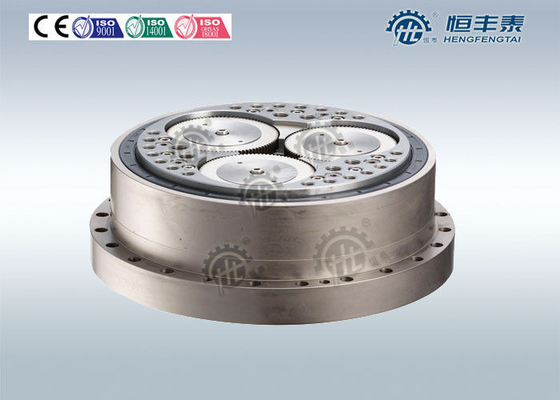

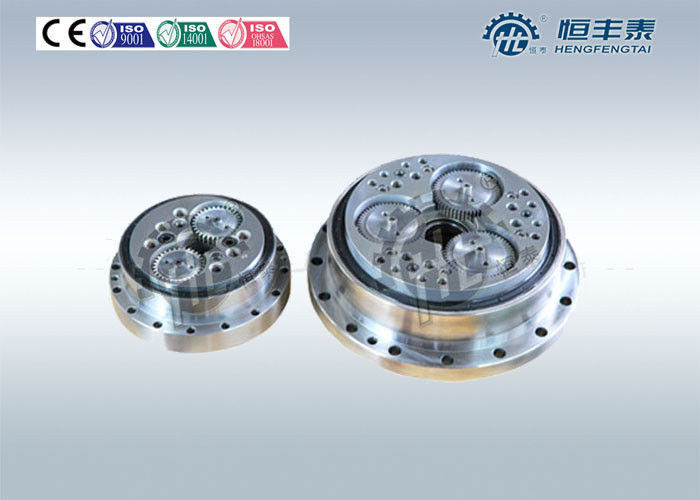

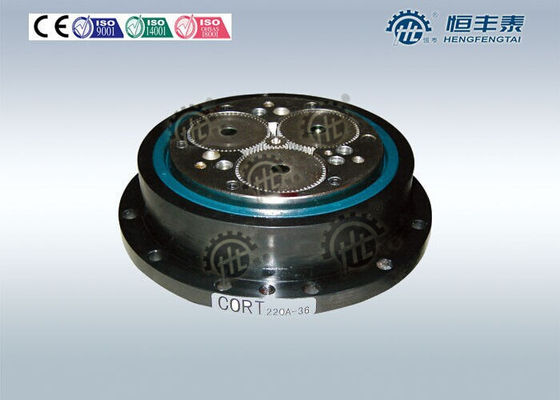

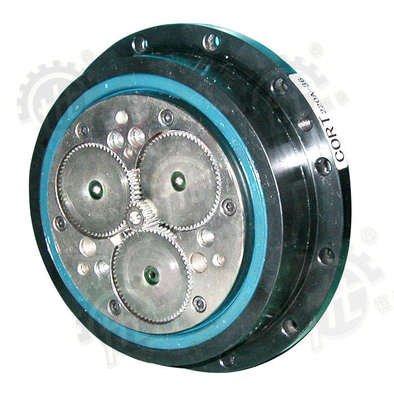

Reductor Cycloidal del engranaje de la transmisión de la precisión/caja de engranajes cicla para los robots industriales

Reductor Cycloidal del engranaje de la transmisión de la precisión/caja de engranajes cicla para los robots industriales

Detalles rápidos:

• Arreglo del engranaje: Transmisión oscilatoria del rodillo del compuesto de CORT

• Esfuerzo de torsión de la salida: 150-3800Nm

• Lugar del origen: Zhejiang, China (continente)

• Número de modelo: CORT130-CORT350

• Marca: HENGTAI

• Color: Según cliente

• Ratio: 40-180

• El embalar: Caso y plataformas de madera exportadores fuertes

• El otro nombre:

  Reductor del engranaje del brazo del robot industrial de CORT

  Reductor del engranaje de transmisión de CORT

  Reductor oscilatorio de la transmisión del rodillo del compuesto de CORT

Descripciones:

El reductor cycloidal del engranaje de la transmisión de la alta precisión usado para los robots industriales se basa en la impulsión de

la transmisión oscilatoria, una serie adapta poder multi-síncrono entrado rama del rodillo del eje de la entrada

transmisión para asegurarse de que cubra una impulsión de alta precisión, alta tiesura, altas características de la carga.

los productos eran las patentes, no. de la patente: 97100463,3

Debido a su rendimiento superior, la impulsión del diente del rollo puede ser ampliamente utilizada en el producto petroquímico, metalúrgico

mine, luz farmacéutica, aceite de la comida, impresión y teñido de materia textil, exceso de peso, tal como transporte y

maquinaria de la industria de la maquinaria de construcción usada para la desaceleración. En caso de necesidad, puede también ser utilizada con

tasa de crecimiento, vale el mencionar de que el engranaje de transmisión del rollo tiene capacidad extremadamente de carga, puede

alcance de alta precisión, el engranaje de transmisión vivo del balanceo compuesto de la alto-tiesura fue desarrollado y las patentes

para la invención fue alcanzado. Tal reductor de la precisión es particularmente aplicable a los robots, equipo del CNC,

equipo aeroespacial, equipo de la defensa y requisitos de las armas del control de alta precisión del

sistema de transmisión.

Características de funcionamiento:

1. enredar-Alta capacidad de carga del Multi-diente

2. Estructura simple. Ningunas instituciones imprescindibles de la salida como en reductor cicloide

3. El motor de alta velocidad se puede conectar con la impulsión, y ésta sería ventaja al requisito de la sensibilidad

del sistema de control inteligente

4. Puede alcanzar básicamente el balanceo el enredar, transmisión con eficacia alta. El reductor de CORT se utilice normalmente

en el ratio de la velocidad de (i=40~180), la eficacia mecánica de 80-90%

5. Un ratio más grande de la transmisión, estructura compacta

6. Rigidez grande de la salida, contragolpe leve

7. Cuando haga la transmisión, apriete las fluctuaciones menos.

Especificaciones:

Modelo	Esfuerzo de torsión de la carga	ratio	dimensión
			D	d	c	L	A
CORT130	150	40-100	130	120	120	65	16
CORT160	350	40-120	160	130	130	75	20
CORT220	650	40-130	220	160	160	90	24
CORT250	1400	50-160	250	200	200	100	28
CORT300	2600	55-170	300	250	250	120	34
CORT350	3800	55-180	350	300	300	130	36

Nota:

Ésta es serie preliminar, y la dimensión especial se puede estar de acuerdo por el cliente.

Ventaja competitiva:

1: Compromiso de Multitooth

2: Salida grande, contragolpe de la litera

3: Alto ratio, estructura compacta

Usos:

Prueba del producto:

Reductor cycloidal del engranaje de la transmisión de la alta precisión usado para las muestras de los robots industriales se diseña que

y convertido por nuestra compañía ha sido el funcionamiento riguroso probado. La prueba incluye: transmisión

experimentación de las características, prueba del contragolpe del precisionand, prueba de la tiesura de la impulsión y prueba.

La prueba de funcionamiento encargada por: Centro nacional de Reseach del armónico, la piedra angular del estado

base armónica industrial de la impulsión, compañía armónica LTD de la impulsión de Pekín Zhongjikemei: responsable. Es digno

para observar eso: Los resultados experimentales muestran la precisión eso, del reductor de CORT y el contragolpe son menos de 1

el arcmin, y él ha alcanzado los estándares avanzados internacionales.

Controlamos cada aspecto minúsculo para mantener de alta calidad:
