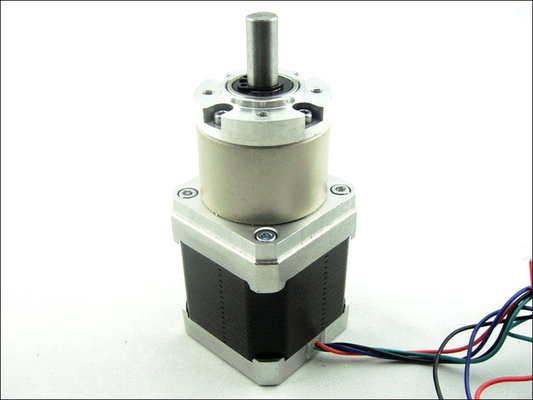

La nema 17 42m m adapta el motor de pasos de la nema del alto esfuerzo de torsión del reductor con el eje, 0.9°/1.8°
|
Datos del producto:
|
Descripción detallada del producto
| Alta luz: | Alto Motor paso a paso de par,motor paso a paso de NEMA 34 |
||
|---|---|---|---|
La nema 17 42m m adapta el motor de pasos de la nema del alto esfuerzo de torsión del reductor con el eje, 0.9°/1.8°
Especificaciones
esfuerzo de torsión 1.High, de poco ruido
ratio 2.Wide del 1:3 al 1:264
Buen precio 3
4.high-accuracy, engranaje del metal
diseño 5.Customized
motor de pasos del reductor del engranaje
Diámetro de la caja de cambios: 36m m
Diámetro de pasos: 42m m
Longitud del motor de pasos: 34m m, 40m m, 48m m
Diámetro del eje de salida: φ8mm
Longitud del eje: Puede customzied
Especificación:
ratio de XXX=Reduction de los parámetros del reductor del engranaje planetario 36PAXXXG
|
Ratio de reducción (X: 1) |
3,7 |
5,2 |
13 |
19 |
27 |
51 |
71 |
100 |
139 |
189 |
264 |
|
Número de trenes de engranaje |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
|
Esfuerzo de torsión de la salida nominal (kg.cm) |
20 |
20 |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
40 |
40 |
|
Longitud de la caja de engranajes (milímetro) |
27 |
27 |
35 |
35 |
35 |
43 |
43 |
43 |
43 |
50,5 |
50,5 |
parámetro del motor de escalonamiento 42BYG
|
Modelo |
Paso Ángulo |
Longitud (Ld) |
Fase Voltaje |
Fase Actual |
Fase Resistencia |
Fase Inductancia |
El sostenerse Esfuerzo de torsión |
Ventaja Alambre |
|
42BYGH25 (M) - 091-4A/B |
1.8/0.9 |
25m m |
12V |
0.91A |
3.3Ω |
8mH |
1600g.cm |
4 |
|
42BYGH34 (M) - 040-4A/B |
1.8/0.9 |
34m m |
12V |
0.4A |
30Ω |
37mH |
2200g.cm |
4 |
|
42BYGH40 (M) - 040-6A/B |
1.8/0.9 |
40m m |
2.78V |
0.4A |
30Ω |
21mH |
2570g.cm |
6 |
|
42BYGH40 (M) - 160-4A/B |
1.8/0.9 |
40m m |
12V |
1.6A |
1.73Ω |
3.2mH |
3600g.cm |
4 |
|
42BYGH48 (M) - 040-6A/B |
1.8/0.9 |
48m m |
3.6V |
0.4A |
30Ω |
25mH |
3200g.cm |
6 |
|
42BYGH48 (M) - 120-4A/B |
1.8/0.9 |
48m m |
3V |
1.2A |
3Ω |
5mH |
4500g.cm |
4 |
Nota: Es solamente los datos típicos, el motor puede ser modificado para requisitos particulares si usted tiene requisito especial tal como velocidad del motor, esfuerzo de torsión, dimensión del eje y así sucesivamente
Dimensión:
Si cualquier preguntas, contacto a mí siempre usted quiere.
