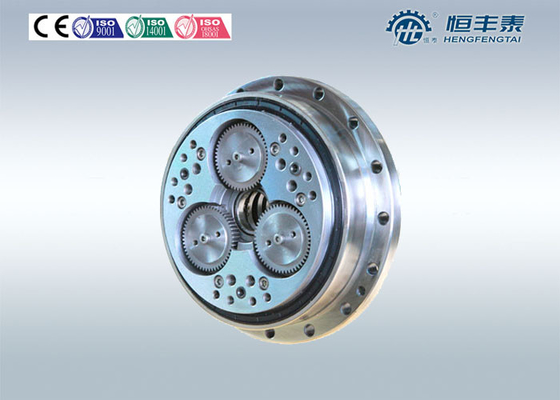

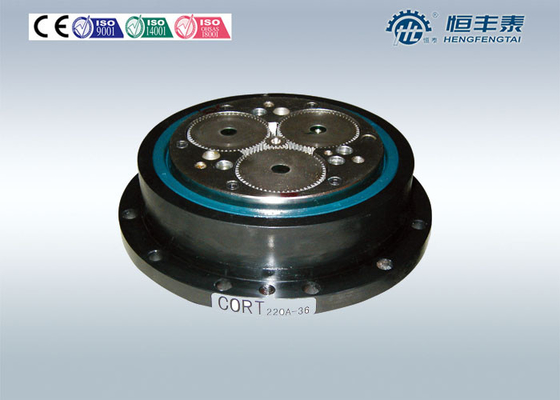

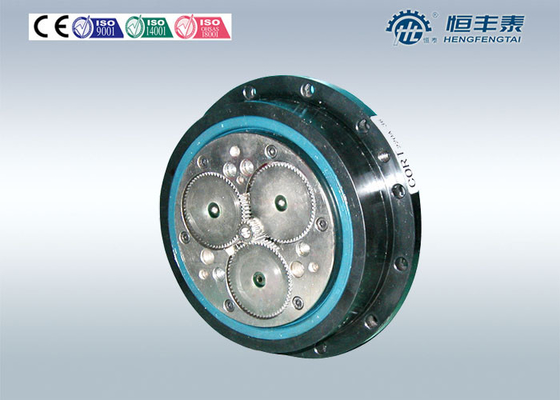

Caja de cambios hueco Cycloidal del reductor del engranaje axial de RV-C con el motor servo, contragolpe bajo
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Alta luz: | caja de cambios de la reducción de velocidad,reductor de velocidad cycloidal |
||
|---|---|---|---|
Caja de cambios hueco Cycloidal del reductor del engranaje axial de RV-C con el motor servo, contragolpe bajo
Detalles rápidos:
El reductor del eje del hueco de RV-C proporciona un por-agujero de centro
con un tipo componente configuración para más flexibilidad del diseño de sistemas
y mayores opciones del ahorro de espacio.
La unidad incorpora elementos del contacto de balanceo para proporcionar la eficacia alta, larga vida y extremadamente - contragolpe bajo así como una reducción excéntrica de la segunda etapa diseñada para limitar la vibración y la inercia mientras que aumenta opciones del ratio.
El reductor también incorpora un sistema de los transportes angulares grandes, internos de la ayuda que proporcionan capacidades grandes del momento y niegan la necesidad de dispositivos externos de la ayuda – reducción de costes del tiempo de diseño y de la instalación.
Especificaciones
| Especificaciones de funcionamiento | |
| Ratio del engranaje | 35,61 X: 1 |
| Esfuerzo de torsión de la salida nominal | 27775 En-libras |
| Energía de entrada máxima | 8,40 HP |
| Contragolpe | arcmin 1,0000 |
| Eficacia | el 85.00% |
| Transmisión | Estímulo; Planetario; Cycloidal |
| Montaje del reductor y del motor | |
| Estilo del reductor | Soporte/Gearhead del motor |
| Rebordes | Rebordes |
| Soporte de la nema | Reborde de montaje de la nema |
| Configuración de entrada y de salida | |
| Entrada del reductor | Acoplamiento o buje; Engranaje |
| Salida del reductor | Eje hueco; 377 A.C. M6 |
| Alineación de eje | Compensación del paralelo |
| Dimensiones de la vivienda | |
| Longitud | 3,90 pulgadas |
| Altura | 15,75 pulgadas |
| Peso | 121 libras |
CAJA DE CAMBIOS DE LA SERIE DE RV-C:: DIMENSIONES
| Modelo | Una pulgada de Ø (milímetro) | Pulgada de B Ø (milímetro) | Pulgada de C Ø (milímetro) | Pulgada de D Ø (milímetro) | Pulgada de E Ø (milímetro) | Pulgada de F (milímetro) | Pulgada de G (milímetro) | Pulgada de H (milímetro) | Avanzo lentamente (los milímetros) | Pulgada de J (milímetros) | Rodamiento de bolitas de K |
| 10 | 5,79 (147) | 4,33 (110) | 1,34 (34) | 1,22 (31) | 5,75 (146) | 1,95 (49,5) | 0,16 (4) | 0,39 (10) | 0,67 (17) | 0,76 (19,2) | 6807 |
| 27 | 7,17 (182) | 5,51 (140) | 1,85 (47) | 1,69 (43) | 7,13 (181) | 2,26 (57,5) | 0,20 (5) | 0,39 (10) | 0,65 (16,6) | 0,77 (19,5) | 6810 |
| 50 | 8,76 (222,5) | 6,93 (176) | 2,60 (66) | 2,24 (57) | 8,74 (222) | 2,68 (68) | 0,20 (5) | 0,47 (12) | 0,80 (20,2) | 0,94 (23,8) | 6813 |
| 100 | 9,86 (250,5) | 7,83 (199) | 2,87 (73) | 2,80 (71) | 9,84 (250) | 2,86 (72,6) | 0,20 (5) | 0,47 (12) | 0,78 (19,9) | 0,83 (21,15) | 6816 |
| 200 | 13,66 (347) | 10,24 (260) | 3,94 (100) | 3,54 (90) | 1362 (346) | 4,02 (102) | 0,28 (7) | 0,39 (10) | 1,23 (31,2) | 1,31 (33,2) | 6820 |
| 320 | 17,24 (438) | 13,39 (340) | 5,51 (140) | 5,43 (138) | 17,32 (440) | 3,98 (101) | 0,22 (5,5) | --- | 1,46 (37) | 1,71 (43,5) | 6830 |
| 400 | 19,09 (485) | 13,78 (350) | 5,51 (140) | 5,43 (138) | --- | 4,35 (110,5) | 0,24 (6) | --- | 1,54 (39) | 1,71 (43,5) | 6830 |
| 500 | 18,70 (520) | 15,35 (390) | 5,91 (150) | 5,43 (138) | --- | 5,14 (130,5) | 0,30 (7,5) | --- | 1,87 (47,5) | 1,97 (50) | 6832 |
| 900 | 22,44 (570) | 15,35 (390) | 5,31 (135) | --- | --- | 6,50 (165) | 0,89 (22,5) | --- | --- | --- | --- |
-
El otro nombre:
Reductor del engranaje del posicionador de la soldadura de RV-E
Impulsión del robot industrial de RV-C con el motor servo
El acimut y la elevación del nabtesco de rv pueden ser exacto reductor de la transmisión
