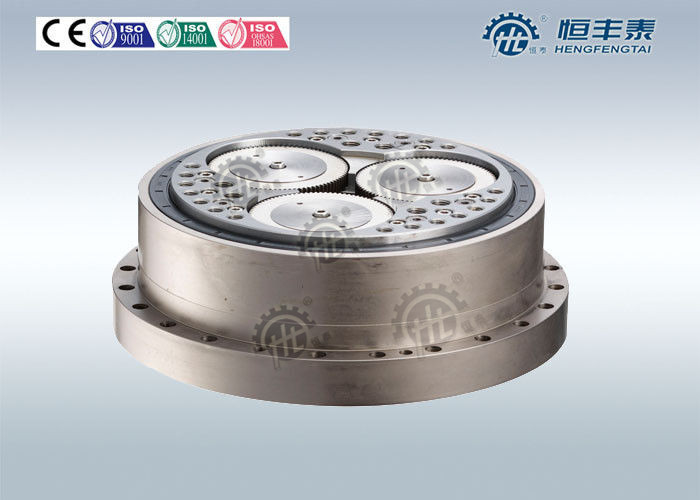

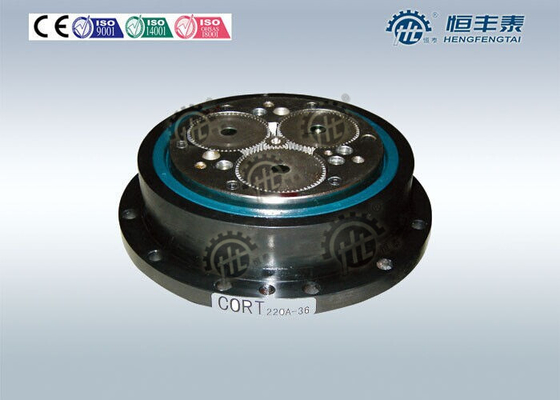

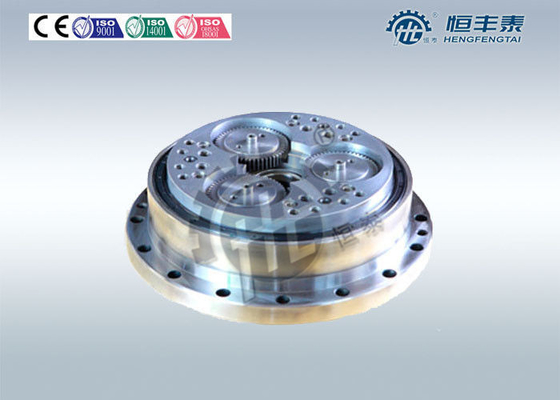

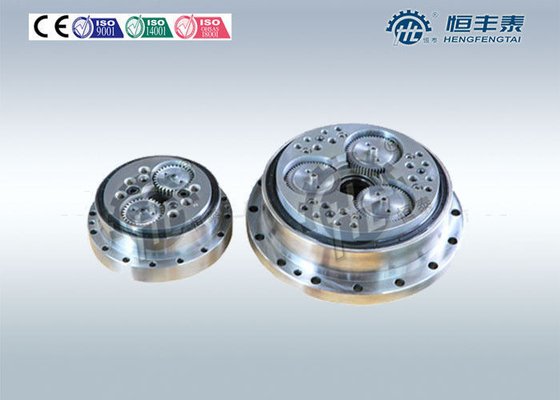

Caja de cambios Cycloidal mecánica del compresor de la unidad del reductor del engranaje de la transmisión oscilatoria

Caja de cambios Cycloidal mecánica del compresor de la unidad del reductor del engranaje de la transmisión oscilatoria

Detalles rápidos:

Arreglo del engranaje: Transmisión oscilatoria del rodillo del compuesto de CORT

Esfuerzo de torsión de la salida: 150-3800Nm

Lugar del origen: Zhejiang, China (continente)

Número de modelo: CORT130-CORT350

Marca: HENGTAI

Color: Según cliente

Ratio: 40-180

Effiency en la transmisión: el 80~90%

El embalar: 1pcs embaló en una pequeña caja, 7-8 pequeñas cajas llenas en un cajón de madera

El otro nombre:

Reductor oscilatorio de la transmisión del rodillo del robot del compuesto de CORT

Caja de cambios planetaria industrial de la transmisión de CORT

Caja de cambios planetaria industrial de la transmisión oscilatoria del rodillo del compuesto de CORT

Descripciones:

la caja de cambios cycloidal del compresor de la unidad del reductor del engranaje de la transmisión oscilatoria mecánica se basa en

la impulsión de la transmisión oscilatoria, una rama seriesgear entró poder multi-síncrono del rodillo del eje de la entrada

transmisión para asegurarse de que cubra una impulsión de alta precisión, alta tiesura, altas características de la carga.

los productos eran las patentes, no. de la patente: 97100463,3 Debido a su rendimiento superior, la impulsión del diente del rollo puede

sea ampliamente utilizado en mina petroquímica, metalúrgica, la luz farmacéutica, el aceite de la comida, impresión de materia textil y

teñido, exceso de peso, tal como maquinaria de la industria de la maquinaria del transporte y de construcción usada para

desaceleración. En caso de necesidad, puede también ser utilizada con la tasa de crecimiento, él vale el mencionar de que el rollo

el engranaje de transmisión tiene capacidad extremadamente de carga, puede alcanzar de alta precisión, compuesto de la alto-tiesura

el engranaje de transmisión vivo rodante fue desarrollado y las patentes para la invención fueron alcanzadas. Tal precisión

el reductor es particularmente aplicable a los robots, equipo del CNC, equipo aeroespacial, equipo de la defensa

y requisitos de las armas del control de alta precisión del sistema de transmisión.

Características de funcionamiento:

1. enredar-Alta capacidad de carga del Multi-diente

2. Estructura simple. Ningunas instituciones imprescindibles de la salida como en reductor cicloide

3. El motor de alta velocidad se puede conectar con la impulsión, y ésta sería ventaja al requisito de la sensibilidad

del sistema de control inteligente

4. Puede alcanzar básicamente el balanceo el enredar, transmisión con eficacia alta. El reductor de CORT esté normalmente

utilizado en el ratio de la velocidad de (i=40~180), la eficacia mecánica de 80-90%

5. Un ratio más grande de la transmisión, estructura compacta

6. Rigidez grande de la salida, contragolpe leve

7. Cuando haga la transmisión, apriete las fluctuaciones menos.

Especificaciones:

Modelo	Esfuerzo de torsión de la carga	ratio	dimensión
			D	d	c	L	A
CORT130	150	40-100	130	120	120	65	16
CORT160	350	40-120	160	130	130	75	20
CORT220	650	40-130	220	160	160	90	24
CORT250	1400	50-160	250	200	200	100	28
CORT300	2600	55-170	300	250	250	120	34
CORT350	3800	55-180	350	300	300	130	36

Nota:

Ésta es serie preliminar, y la dimensión especial se puede estar de acuerdo por el cliente.

Campo de los usos:

Robots industriales (soldadura, estiba, cargamento)

Equipo de gama alta del CNC (máquina, dobladora del tubo)

Placa giratoria, máquina de la dislocación

La impresora

Dispositivo de colocación de la antena de radar

Sistemas eléctricos solares

Prueba del producto:

Las muestras cycloidal del reductor del engranaje del trasmission de la precisión de CORT que se diseña y se desarrolla cerca

nuestra compañía ha sido funcionamiento riguroso probado. La prueba incluye: características de la transmisión

experimentación, prueba de la precisión y del contragolpe, prueba de la tiesura de la impulsión y prueba.

La prueba de funcionamiento encargada por: Centro nacional de Reseach del armónico, la piedra angular del estado

base armónica industrial de la impulsión, compañía armónica LTD de la impulsión de Pekín Zhongjikemei: responsable. Es

digno para observar eso: Los resultados experimentales muestran la precisión eso, del reductor de CORT y el contragolpe son menos

que 1 arcmin, y él ha alcanzado los estándares avanzados internacionales.

Controlamos cada aspecto minúsculo para mantener de alta calidad:

Ventaja competitiva:

1: Compromiso de Multitooth

2: Salida grande, contragolpe de la litera

3: Alto ratio, estructura compacta

Almacenamiento:

1. Pls no almacena en al aire libre.

2. Pls puso la cartulina, la madera o el otro material entre los productos y el piso. la caja de engranajes no puede directamente

toque el piso.

GARANTÍA:

1. HFT garantiza el reductor cycloidal del engranaje vendido por un año a partir de la fecha de la entrega.

2. La garantía se limita para reparar o reemplazo, libre en nuestra planta, de las piezas defectuosas debido al comprobado

defecto del material o de la fabricación. Las piezas substituidas siguen siendo nuestra propiedad. El resto de la remuneración es

excluido, ni puede dirigir y/o el daño indirecto se demande de cualquier naturaleza, también para la falta temporal

del uso de las mercancías compradas.
