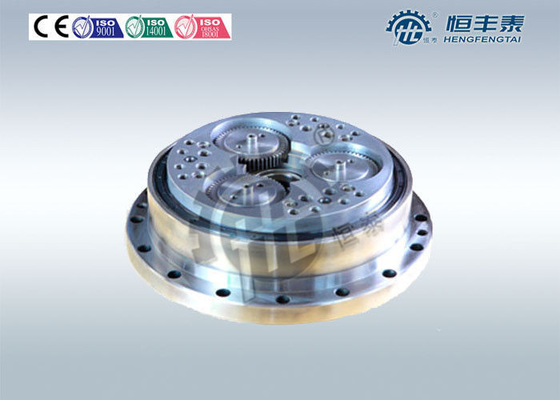

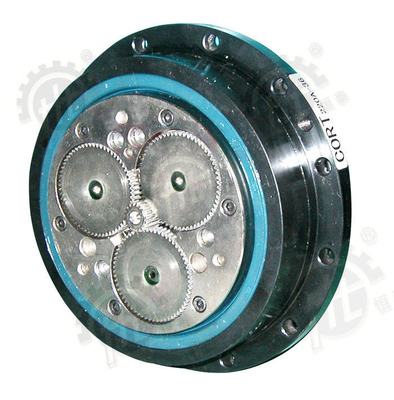

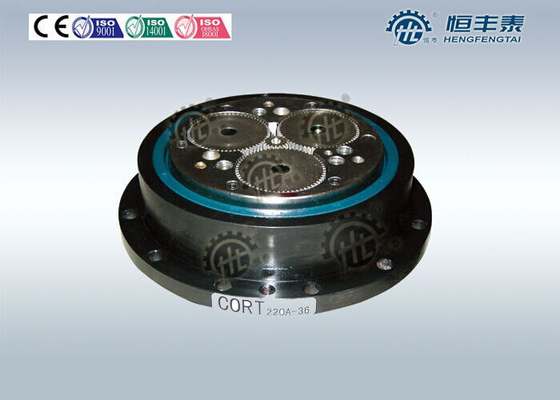

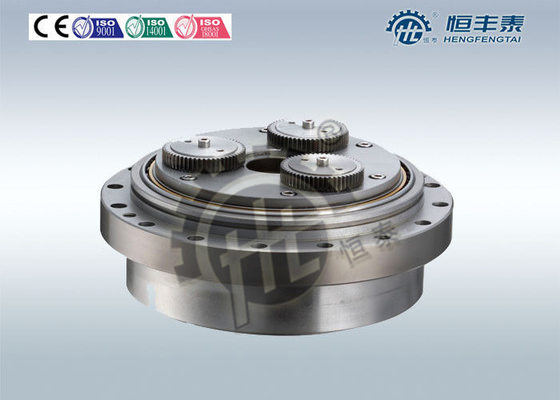

Reductor de velocidad Cycloidal del engranaje de transmisión de Cort del reductor del engranaje del brazo del robot para soldar con autógena

Reductor de velocidad Cycloidal del engranaje de transmisión de Cort del reductor del engranaje del brazo del robot para soldar con autógena

Detalles rápidos:

• Arreglo del engranaje: Transmisión oscilatoria del rodillo del compuesto de CORT

• Esfuerzo de torsión de la salida: 150-3800Nm

• Lugar del origen: Zhejiang, China (continente)

• Número de modelo: CORT130-CORT350

• Marca: HENGTAI

• Color: Según cliente

• Ratio: 40-180

• El embalar: Caso y plataformas de madera exportadores fuertes

• El otro nombre:

• Reductor del engranaje del brazo del robot industrial de CORT

• Reductor del engranaje de transmisión de CORT

• Reductor oscilatorio de la transmisión del rodillo del compuesto de CORT

Descripciones:

El reductor cycloidal del engranaje de transmisión de Cort del reductor del engranaje del brazo del robot usado para soldar con autógena se basa en la impulsión

de la transmisión oscilatoria, una serie adapta la rama poder multi-síncrono entrado del rodillo del eje de la entrada

transmisión para asegurarse de que cubra una impulsión de alta precisión, alta tiesura, altas características de la carga.

Características de funcionamiento:

1. enredar-Alta capacidad de carga del Multi-diente

2. Estructura simple. Ningunas instituciones imprescindibles de la salida como en reductor cicloide

3. El motor de alta velocidad se puede conectar con la impulsión, y ésta sería ventaja al requisito de la sensibilidad

del sistema de control inteligente

4. Puede alcanzar básicamente el balanceo el enredar, transmisión con eficacia alta. El reductor de CORT se utilice normalmente

en el ratio de la velocidad de (i=40~180), la eficacia mecánica de 80-90%

5. Un ratio más grande de la transmisión, estructura compacta

6. Rigidez grande de la salida, contragolpe leve

7. Cuando haga la transmisión, apriete las fluctuaciones menos.

Especificaciones:

Modelo	Esfuerzo de torsión de la carga	ratio	dimensión
			D	d	c	L	A
CORT130	150	40-100	130	120	120	65	16
CORT160	350	40-120	160	130	130	75	20
CORT220	650	40-130	220	160	160	90	24
CORT250	1400	50-160	250	200	200	100	28
CORT300	2600	55-170	300	250	250	120	34
CORT350	3800	55-180	350	300	300	130	36

Nota:

Ésta es serie preliminar, y la dimensión especial se puede estar de acuerdo por el cliente.

Campo de los usos:

Reductor cycloidal del engranaje de transmisión de Cort del reductor del engranaje del brazo del robot usado para

Soldadura de los robots industriales

Robots industriales (soldadura, estiba, cargamento)

Equipo de gama alta del CNC (máquina, dobladora del tubo)

Placa giratoria, máquina de la dislocación

La impresora

Dispositivo de colocación de la antena de radar

Sistemas eléctricos solares

Prueba del producto:

Reductor cycloidal del engranaje de transmisión de Cort del reductor del engranaje del brazo del robot usado para soldar con autógena muestras que es

se ha diseñado y convertido por nuestra compañía el funcionamiento riguroso probado. La prueba incluye:

experimentación de las características de la transmisión, precisión y prueba del contragolpe, prueba de la tiesura de la impulsión y

prueba.

La prueba de funcionamiento encargada por: Centro nacional de Reseach del armónico, la piedra angular del estado

base armónica industrial de la impulsión, compañía armónica LTD de la impulsión de Pekín Zhongjikemei: responsable. Es digno

para observar eso: Los resultados experimentales muestran la precisión eso, del reductor de CORT y el contragolpe son menos de 1

el arcmin, y él ha alcanzado los estándares avanzados internacionales.

Controlamos cada aspecto minúsculo para mantener de alta calidad:

Ventaja competitiva:

1: Compromiso de Multitooth

2: Salida grande, contragolpe de la litera

3: Alto ratio, estructura compacta
