La barrera de desplome cicloide del reductor del molinillo de viento lamina la formación de la máquina 1.5m m - 3m m
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Peso de carga máximo: | 8000KG | Diámetro máximo de la bobina: | 1600m |
|---|---|---|---|
| Reductor cicloide del molinillo de viento: | BWD14-43-45KW | Diámetro del pistón: | 140m m |
| Presión de trabajo: | 20MPa | Color: | Petición del azul o del cliente |
| Alta luz: | teja de tejado que hace la máquina,Metal Roll techo que forma la máquina |
||
La barrera de desplome cicloide del reductor del molinillo de viento lamina la formación de la máquina 1.5m m - 3m m
Los datos técnicos principales de la barrera de desplome ruedan formando la máquina
| Nombre de producto | Artículo | Descripción |
| Rollo de la barrera de desplome que forma la máquina | Peso de carga máximo | 8000Kg |
| Diámetro máximo de la bobina | 1600m m | |
| Anchura máxima del mecanismo de botes giratorios | 600m m | |
| Diámetro del pistón | 140m m | |
| Presión de funcionamiento | 20Mpa | |
| Material del molde | Cr12, 58°C-62°C apagado | |
| Poder de la estación hidráulica | 15 KILOVATIOS | |
| Dimensión (milímetros) | 1500 (L) X1100 (W) X1200 (H) | |
| Poder del motor principal | 22 KILOVATIOS | |
| Reductor cicloide del molinillo de viento | BWD14-43-45KW | |
| Material del eje | Usando el acero de alta calidad 45 apagaron y moderaron después de acabar el tratamiento | |
| Diámetro del eje | 100m m | |
| Material del rodillo | GCR15, 58°C-62°C apagado, electrochapan el tratamiento superficial | |
| Número de estaciones | 17 estaciones | |
| Velocidad de trabajo | 5m-15m/min (no incluyendo la perforación) | |
| Convertidor de frecuencia | Panasonic (380V, 50Hz) | |
| Material de la cuchilla de corte | Cr12, 58°C-62°C apagado | |
| Diámetro del pistón | 250m m | |
| Presión de funcionamiento | 30Mpa | |
| Movimiento de trabajo | 80m m | |
| Dimensión de la cadena de producción | 11000m m (L) X1800mm (W) X1500mm (H) |
Estructura del rollo que forma la máquina
1. Decoiler
- Cargamento pasivo con una cabeza en un lado
- Peso de carga máximo: 8000Kg
- Max. Diameter de la bobina: 1600m m
- Anchura máxima del mecanismo de botes giratorios: 600m m
2. Alimentar-en y nivelación
- La hoja de metal se envía a la guía rueda (ambas lado izquierdo y derecho son ajustables)
- La hoja de metal se envía a entregar el diámetro del rodillo es 180m m, material es el acero S45C, 48°C-52°C apagado
- La nivelación es hecha por la parte superior de tres rodillos y la desventaja de cuatro rodillos, que son todas tratamiento superficial apagado.
3. Perforación (ambos el lado izquierdo y derecho son ajustables)
- Perforación hidráulica
- Diámetro del pistón: 140m m
- Presión de funcionamiento: 20Mpa
- Material del molde: Cr12, 58°C-62°C apagado
- Poder de la estación hidráulica: 15 KILOVATIOS
- Dimensión (milímetro): 1500 (L) X1100 (W) X1200 (H)
4. Formación
- Poder del motor principal: 22 KILOVATIOS
- Reductor cicloide BWD14-43-45KW del molinillo de viento
- Transmisión: caja de engranajes con el acoplamiento universal
- Material del eje: Usando el acero de alta calidad 45 apagado y moderado después de acabar el tratamiento
- Diámetro del eje: 100m m
- Material del rodillo: GCR15, 58°C-62°C apagado, electrochapan el tratamiento superficial
- Número de estaciones: 17 estaciones
- Velocidad que ajusta la conversión de frecuencia del uso, 5m-15m/min (no incluyendo la perforación)
- Convertidor de frecuencia: Panasonic (380V, 50Hz)
- El controlar del PLC
- El panel de la operación de la pantalla táctil
5. El cortar
- Corte hidráulico
- Material de la cuchilla de corte: Cr12, 58°C-62°C apagado
- Diámetro del pistón: 250m m
- Presión de funcionamiento: 30Mpa
- Movimiento de trabajo: 80m m
6.Dimension de la cadena de producción
- 11000m m (L) X1800mm (W) X1500mm (H)
7.Run hacia fuera presentan
- Tubo cuadrado (60mm*40m m) soldado con autógena (la altura es ajustable)
- Dimensión: 1500m m (L) X800mm (W) X600mm-1000mm (H)
Flujo de funcionamiento de rollo que forma la máquina
Materia prima cargamento-alimentar-en con la guía (la hoja de metal se dirige en la primera estación de formación)--nivelar-perforar-balanceo y corte formar-hidráulico--funcione con hacia fuera la tabla
Muestree el dibujo
Grueso: 1.5mm-3m m
Cadena de producción
Decolier, rollo que forma la máquina (incluyendo alimentar-en, nivelando, formación del rollo, perforación, ordenador que controla, estación hidráulica, cortando), del funcionamiento tabla hacia fuera (2 PC)
Cadena de producción bosquejo

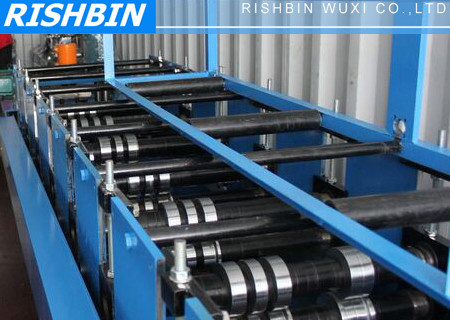

Fotos de la máquina para la referencia
Nuestra ventaja
- De alta calidad
- Confiable
- Durable
- Precio razonable
- Bueno después de servicio
- Garantía de 1 año
- Más de 10 años de experiencia
