Máquina que raja del rollo de Full Auto para el proceso de acero de la bobina de 0.3m m - de 2m m

0,3--máquina que raja R de 2mmx1300m m

Descripción:

1. La máquina que raja se utiliza extensamente en la industria de transformación de acero de la bobina con la cual puede procesar la bobina de acero galvanizada grande, bobina de acero prepintada, el alumzinc arrolla y así sucesivamente en algunas diversas anchuras y bobinas más pequeñas entonces estas bobinas más pequeñas se pueden utilizar extensamente en el rollo que forma industria para formar diversos perfiles.

2. La línea entera consits de coche de bobina, decoiler, rollos de pellizco, dirigiendo, dirige el órgano de corte, la máquina que raja, el recoiler inútil del pedazo, el tensor, el pre-seperator, el recoiler y la descarga del coche de bobina.

3. Adoptamos PLC y la pantalla táctil humano-interactiva, regulador de Mitsubishi de Eurotherm para realizar las válvulas hidráulicas de calidad superior automáticas de la producción también hechas en Taiwán o Alemania

4. Podemos proporcionar mantenimiento de la todo-vida y la guía técnica de la máquina también los recambios a nuestros clientes

5. Es fácil actuar con noice bajo, el performace estable y la eficacia alta

Usos:

Las rajas se pueden utilizar en el rollo que forma la máquina, línea del tubo de la soldadura del HF y así sucesivamente.

Especificaciones:

especificaciones de la máquina que raja de 0.3mm~2.0mm×1300m m

especificación 1.Basic de la bobina de acero

Material de acero de la bobina: acero de carbono común, acero de acero o prepintado galvanizado

Grueso de la bobina: 0.3m m--2m m

diámetro de la bobina: ф2100mm máximo

Anchura de la bobina: 300m m---1300m m

Diámetro interno de la bobina: ≥φ508

Peso de la bobina: 20T máximo

carta 2.Flow:

Coche de bobina hidráulico---alimentación de la sola del mandril pala de la decoiler-cabeza-guiding&head y de 2 rollos --máquina de corte principal de la hoja---Hoyo (1)--desviación que rectifica (guía de la hoja)--retroceder-hoyo del pedazo del rajar-lado (2)---pre-seperator y humedecer la máquina tensora---retroceso de la bobina ---descargando la bobina automotriz--control hidráulico ---control eléctrico

coche de bobina hidráulico 3..1:

Forma del 1:1 de coche de bobina: paseo de tracción a las cuatro ruedas

1,2 Estructura del coche de bobina: la estructura de acero y es forma de V en el top.

1,3 Poder del paseo continuo: desacelerador cycloidal del engranaje 2.2kw

1,4 Poder de la elevación y de la baja: ф160mmx700mm conducido cyliner hidráulico

viaje máximo 1,5 de la elevación y de la baja: 700m m

1,6 Capacidad de cargamento máxima: 20000KG

coche de bobina 1,7 con el hoyo

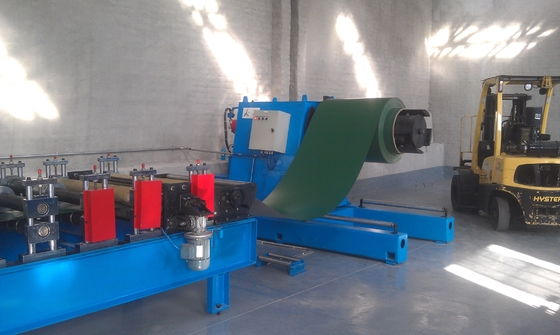

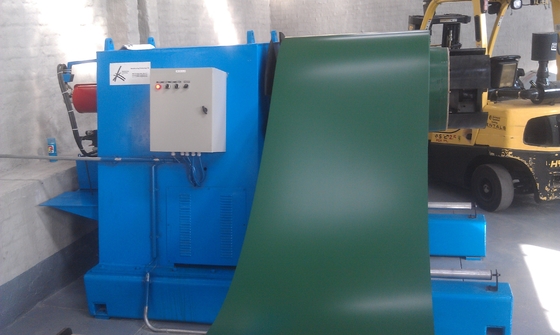

2. Sola máquina del decoiler del mandril

2,1 Manera de decoiling: solo mandril del brazo, extensión interna hidráulica

2,2 Forme de la extensión y de la gama de contratación: ф460--ф510mm, cilindro del aceite hidráulico conducido,

poder 2,3 del movimiento: cilindro del aceite hidráulico conducido (especificación ф160mmx100mm del cilindro del aceite)

diámetro externo máximo de 2,5 bobinas: Φ2100m m

anchura de 2,6 bobinas: 300m m--1300m m

2,7 Capacidad de cargamento máxima: 20000kg

manera 2,8 de freno: freno neumático

3: cabeza rectora y cabeza de la pala

3,1 Forme de la estructura rectora principal: el acero soldó con autógena la estructura, cilindro del aceite para lifting&lowering

especificación del cilindro del aceite hidráulico 3,2: ф100x500mm, 2pcs

3,3 Tracción de los rollos: 40Cr, ф250mmx400mm, rollos de goma

poder de tracción 3,4: desacelerador cycloidal del engranaje 4kw

especificación 3,5 para la cabeza de la pala: estructura soldada con autógena de la hoja de acero

3,6 Poder de la elevación y de la baja: cilindro hidráulico: ф80mmx400mm:

poder 3,7 de expanding&contracting: cilindro hidráulico: ф63mmx400mm

alimentación de 4 2 rollos

especificación de 4,1 rollos de alimentación: ф160mmx1350mm

material 4,2 de rollos: rueda 40Cr, endurecido cromado

cilindro del aceite 4,3 para nivelar la baja del lifting& de los rollos: ф80mmx100mm, 2pcs

órgano lifting&lowering 4,4: desacelerador cycloidal del engranaje 4kw

poder 4,5 de la alimentación: motor 7.5kw más el reductor de velocidad

máquina de cabeza-corte 1set de la hoja 5.hydraulic

especificación 5,1: 2mmx1300m m

grueso máximo de corte 5,2: 3m m

5,3 anchuras máximas: 1300m m

especificación de 5,4 hoyos: los 3mx1.8mx3m (LXWXH) hechos por el cliente en la base

5,5 La función principal es el almacenamiento de la bobina y así como proteger la bobina contra daño en la tierra

6. desviación que rectifica la unidad (unidad rectora lateral)

6,1 La vertical rueda la especificación: ф90mmx1250mm 3 pares

6,2 Rollos acuciantes de la bobina: ф100mmx1400mm, cromado

poder 6,3 de los rollos acuciantes de la bobina: cilindro del aceite hidráulico, ф80mmx100mm

6,4 gama de rectificar la desviación: 300-1300m m

manera 6,5 de guía del lado: solo lado por control de las manos

7. Máquina que raja principal

7.1. Manera de rajar: coloca rajar de la cuchilla redonda

especificación 7,2 de rajar el eje: ф205mmx1300mm

material 7,3 de los ejes de las cuchillas: cromo endurecido 40Cr y pulido

especificación redonda de la cuchilla del disco 7,4: D305xd205mmxT10mm

material 7,5 de cuchillas: 6Crw2Si, cromo endurecido HRC60-62degrees

poder del motor que raja 7,6: Motor de DC55KW con el acoplamiento común más el reductor de velocidad

poder 7,8 de rajar la impulsión acuciante: desacelerador cycloidal del engranaje 2.2KW

7,9 velocidades que rajan: 0-50m/min ajustable

exactitud de la anchura que raja 7,10: +/-0.03mm

manera 7,12 de cambiar la cuchilla: el cilindro del aceite hidráulico conduce los soportes al movimiento,

especificación del cilindro del aceite hidráulico 7,13: ф63mmx450mm

recoiler lateral del pedazo 8

recoiler inútil de 8,1 lados dobles

especificación 8,2 de la placa del retroceso: ф450mmx350mm

poder 8,3 del retroceso: control del inversor del motor 4kw

9 hoyos/tablas del lazo

9,1 forman de hoyo: hormigón vertido, tabla plana de los lados dobles

tamaño de 9,2 lazos: los 4.5mx2mx3.5m (LXWXH)

estructura plana de la tabla 9,3: el tubo cuadrado soldado con autógena con el desplazamiento rueda en los extremos y el tablero plástico encendido cubiertos en la cara

cilindro del aceite hidráulico 9,4 que levanta y que baja

pre-seperator 10.damping&

diámetro 10,1 del eje del pre-seperator: ф85mmx1300mm

los discos 10,3 del pre-seperator specificationф200mmx3mm, 65Mn apagaron el processment

eje 10,4 del pre-separador lifting&lowering: impulsión ф75mmx100mm del cilindro del aceite hidráulico

poder 10,5 de presionar: cilindro ф80mmx1400m, 2pcs del aceite hidráulico

material 10,6 de rollos: processment HRC55-56 del calor 40Cr

11. órgano y separador del recoiler de la bobina

especificación 11,1 del eje del retroceso: ф230mmx1300mm

especificación 11,2 del retroceso: ф508mmx1300mm

poder 11,3 de la extensión y de la contratación: ф160mmx100mm

brazo 11,4 de apoyo: estructura de acero, cilindro ф80mmx350mm del aceite hidráulico

especificación 11,5 del eje del seperator: ф85mmx1300mm

discos 11,6 del seperator: ф200mmx3mm, 65Mn apagó el processment

poder 11,7 del seperator: ф75mmx350mm, cilindro del aceite hidráulico

bobina 11,8 que empuja poder del brazo: ф80mmx1400mm

poder 11,9 del retroceso: motor de 75KW DC

control de motor 11,10: el control 590 de e Eurotherm hizo en Reino Unido

11,11 velocidades del retroceso: 0-50m/min ajustable

11,12 pesos máximos de la bobina: 20T

poder favorable 11,13: cilindro hidráulico ф80mmx350mm

bobina 12 que descarga el coche de bobina (coche de carril en la tierra)

Forma del 12:1 de coche de bobina: paseo de tracción a las cuatro ruedas

12,2 Poder del paseo continuo: desacelerador cycloidal del engranaje 2.2kw

12,3 Poder de la elevación y de la baja: cyliner hidráulico conducido

especificación 12,4: ф160mmx700mm

12,5 Capacidad de cargamento máxima: 20000KG

control hidráulico 13

13,1 sistema hidráulico de la estación 1

válvula de control 13,2 y tubo de aceite, 1set para cada uno

presión 13,3: 16Mpa

poder 13,4: 7.5kw-4

el tanque de aceite 13,5: 450L

Control eléctrico 14

14,1 Sistema eléctrico del gabinete 1

sistemas 14,2 del gabinete 2 de la operación

14,3 PLC de Mitsubishi
