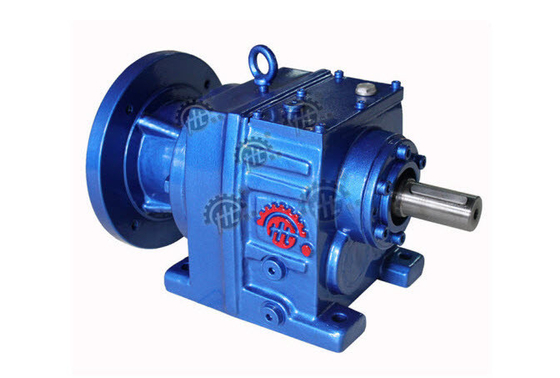

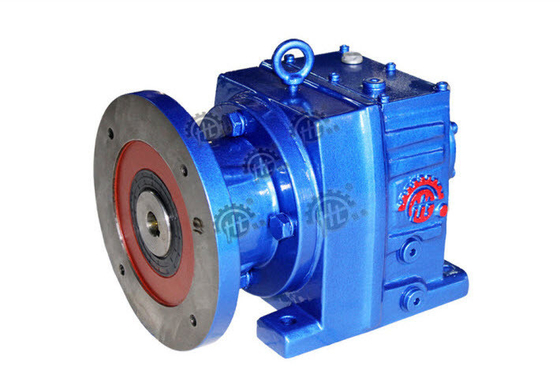

Reductor helicoidal R37 del engranaje del distribuidor material con el motor del poder 3kw del ratio 25/1
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| modelo: | Hr37 | Apliqúese: | máquina de alimentación |
|---|---|---|---|
| eje: | Sólido | Potencia: | 3 kilovatios |
| Alta luz: | reductor de velocidad helicoidal,caja de cambios helicoidal en línea |
||
Reductor helicoidal R37 del engranaje del distribuidor material con el motor del poder 3kw del ratio 25/1
Detalles rápidos
|
Caja de engranajes helicoidal |
|
Para la caja de engranajes de R, las cajas son arrabio del hierro gris 250. |
|
los engranajes se hacen del acero de aleación de alta calidad 20 Crmnti, se tratan con el endurecimiento de la superficie y Hrc58-62 grouned engranaje |
|
e importan a las partes fundamentales. Los motores adaptados conjunto son pequeños en volumen, |
|
con gran capacidad carga-que lleva, eficacia constante del funcionamiento, de poco ruido y alta. |
Descripciones:
|
Poder |
0.12kw |
0.18kw |
0.25kw |
0.37kw |
0.55kw |
0.75kw |
1.1kw |
|
1.5kw |
2.2kw |
3kw |
4kw |
5.5kw |
7.5kw |
11kw |
|
|
15kw |
18.5kw |
22kw |
30kw |
37kw |
45kw |
55kw |
|
|
75kw |
90kw |
110kw |
132kw |
160kw |
|
|
|
|
Esfuerzo de torsión |
los 85N.m-18000N.m |
||||||
|
Ratio |
1.4-28000 |
||||||
|
Color |
Rojo chino o como requisito de los clientes |
||||||
|
Material |
Arrabio nodular o como requisito de los clientes |
||||||
|
El embalar |
Caja del cartón de la madera contrachapada o como requisito de los clientes |
||||||
|
Tipo |
Rx 57 |
Rx 67 |
Rx 77 |
Rx 87 |
Rx 97 |
Rx107 |
|
|
Peso |
9kg |
15.4kg |
25.3kg |
42.9kg |
77kg |
110kg |
|
|
Tipo |
R27 |
R37 |
R47 |
R57 |
R67 |
R77 |
R87 |
|
Peso |
6.2kg |
9.4kg |
11kg |
20kg |
28kg |
40kg |
70kg |
|
Tipo |
R97 |
R107 |
R137 |
R147 |
R167 |
|
|
|
Peso |
112kg |
169kg |
245kg |
4400kg |
7700kg |
|
|
|
Métodos del montaje |
Instalación del pie |
|
Instalación del reborde |
||||
Sus ventajas:
- Diseño de la vivienda de Monoblock,
- El ratio ancho, la gama del esfuerzo de torsión y dos o tres etapas pueden estar en la misma vivienda,
- La reducción se puede aumentar hasta seis etapas,
- La conexión del motor estándar B5 o B14 del IEC ensancha,
- Opción electromágnetica del freno,
- Transportes de la larga vida,
- Viviendas del arrabio GG20 y GGG40,
- 58-62 engranajes endurecidos y grinded de HRc.
Especificación:
La lista powerpermissible del esfuerzo de torsión y del peso de la entrada de reductor de la hora:
|
Modelo |
27 |
37 |
47 |
57 |
67 |
77 |
|
Forma de la estructura |
HRHR. .FHRF |
|||||
|
Energía de entrada |
0.12-3 |
0.12-3 |
0.12-5.5 |
0.12-7.5 |
0.12-7.5 |
0.18-11 |
|
Ratio |
3.37-136 |
3.4-133.3 |
3.87-182.6 |
4.32-183.2 |
4.32-180.7 |
5.28-200.9 |
|
Esfuerzo de torsión permitido |
110 |
170 |
255 |
380 |
510 |
700 |
|
peso |
6,2 |
9,4 |
11 |
20 |
28 |
40 |
|
Modelo |
87 |
97 |
107 |
137 |
147 |
167 |
|
Forma de la estructura |
HRHR. .FHRF |
|||||
|
Energía de entrada |
0.55-22 |
0.55-37 |
2.2-55 |
5.5-75 |
11-110 |
11-160 |
|
Ratio |
5.33-245.7 |
4.52-280.6 |
4.98-255.4 |
5.22-223.2 |
4.93-162.1 |
10.43-224.6 |
|
Esfuerzo de torsión permitido |
1320 |
2550 |
3670 |
6800 |
11050 |
15300 |
|
peso |
70 |
112 |
169 |
245 |
440 |
770 |
Usos:
|
Campo del uso de la caja de engranajes |
|
|
El uso de la caja de engranajes |
|
|||
|
1 |
Metalurgia |
|
|
|
1 |
Mezclador |
|
|
2 |
Mina |
|
|
|
2 |
Fan de la ráfaga |
|
|
3 |
Máquina |
|
|
|
3 |
Hoister |
|
|
4 |
Energía |
|
|
|
4 |
Compresor |
|
|
5 |
Transporte |
|
|
5 |
Industria petrolera |
||
|
6 |
Agua Conserbancy |
|
|
6 |
Compresor de aire |
||
|
7 |
Tomacco |
|
|
|
7 |
Trituradora |
|
|
8 |
Farmacia |
|
|
|
8 |
Extrusor plástico |
|
|
9 |
Paquete de la impresión |
|
|
9 |
Transportador |
|
|
|
10 |
Industria química |
|
|
10 |
Materia textil indutry |
||
