Máquina de pulir de cinco cartabones de AXIS Sprial/del engranaje helicoidal cilíndrico, diámetro máximo 250m m, módulos 5m m

Máquina de pulir de cinco cartabones de AXIS Sprial/del engranaje helicoidal cilíndrico, diámetro máximo 250m m, módulos 5m m

Detalle rápido:

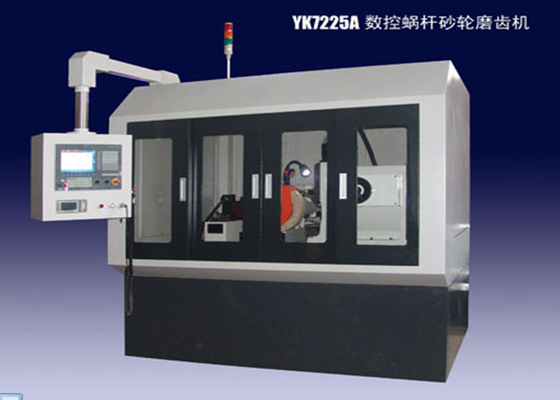

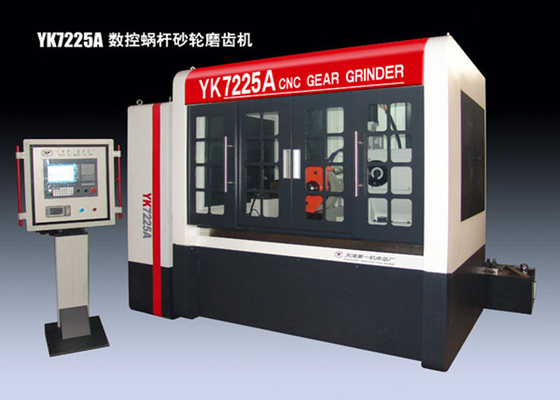

Utilizado principalmente para trabajar a máquina de la alta precisión del diámetro máximo de 250m m, módulo máximo 5m m derecho, máquina de pulir YK7225A del engranaje helicoidal cilíndrico.

Particularmente conveniente para el motor y el reductor, reductor, dirigiendo la maquinaria, la maquinaria de construcción, el equipo de la precisión, los instrumentos y toda clase de productos de la bomba de engranaje de la precisión de los engranajes de estímulo de la alta precisión, de los engranajes helicoidales en lote y de la producción en masa.

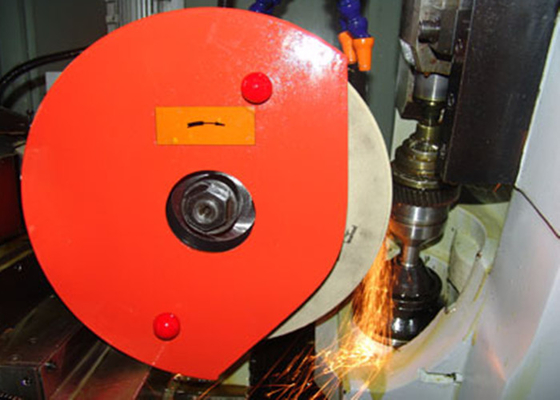

La máquina adopta principio de pulido de generación continuo de la rueda y del engranaje de gusano (objeto) con la función electrónica de (EGB) de la caja de engranajes, de modo que la máquina tenga eficacia alta y precisión. La máquina tiene la modificación automática de la muela pulido, abrasiva y función automática del ajuste.

Descripción:

1. Esta máquina se equipa de Li Shile (REXROTH), de los sistemas de control numérico y del sistema servo digital, la realización cinco del acoplamiento del eje cuatro. El movimiento radial del objeto (eje) de X, el movimiento tangencial (eje) de Y, el movimiento axial (eje) de Z, la rotación del eje de la muela abrasiva (eje) de B, la rotación del eje del objeto (eje de C).

2. El eje de la máquina-herramienta, el eje es conducido por un motor servo dedicado, controlado por un seguimiento síncrono del sistema servo, regulación stepless de la velocidad según el proceso de requisitos.

3. Esta máquina tiene la función de la modificación del perfil del diente, también puede según las exigencias del consumidor, la asignación del rodillo especial del diamante en la modificación del perfil del objeto.

4. La máquina tiene dientes a ambos lados de la función de distribución automática de pulido del permiso

5. Dispositivo del equilibrio automático de la selección de la máquina-herramienta de muela abrasiva en línea.

6. Esta máquina tiene la función automática de la preparación y de la remuneración de la rueda.

la máquina 7.This es fácil de actuar, trabaja a máquina programa de proceso con fijo, los operadores necesitan solamente entrar los parámetros y el nivel de entrada del corte puede alcanzar el pulido automático.

8. El sistema del NC, componentes eléctricos, hydráulicos principales, transportes, tornillo de la bola, guía linear, las piezas de aislamiento se importa o los productos de alta calidad nacionales de la marca de fábrica, para asegurar la confiabilidad de la máquina-herramienta.

9. Gabinete de control eléctrico de la independiente de la configuración del equipo, y configuración del aire acondicionado.

10. Esta máquina-herramienta hidráulica, sistema de enfriamiento independiente de la configuración.

11. Esta seguridad de configuración de la máquina, tipo cerrado cubierta protectora, y la configuración del procesador de la niebla del aceite.

Especificaciones:

Configuración estándar:
