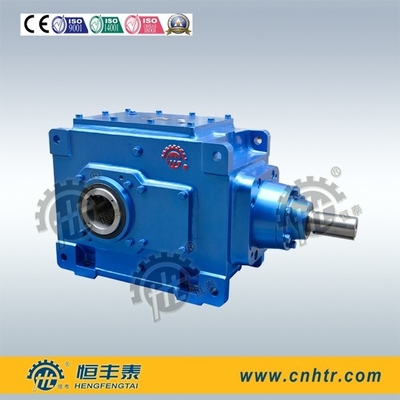

Machacamiento del rodillo de la rafadora del ratio 12,5 a 1 del reductor del engranaje cónico de 2 etapas
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Alta luz: | caja de cambios biselada helicoidal,engranaje de reducción planetario |
||
|---|---|---|---|
Machacamiento del rodillo de la rafadora del ratio 12,5 a 1 del reductor del engranaje cónico de 2 etapas
Detalles rápidos:
Tipo | Etapa | Modelo | Ratio | Poder nominal (kilovatio) | Esfuerzo de torsión nominal (N.m) | Eje | Montaje |
Unidad Cartabón-helicoidal del engranaje de la serie de B | Doble-etapa | 4--18 | 5--14 | 41-4,436 | 5,800-226,000 | S. Eje sólido de H. Hollow Shaft D.Hollow del eje para el disco del encogimiento | H: V horizontal: M vertical: Diseño horizontal sin pies |
De tres fases | 4--26 | 12.5-90 | 62-4,452 | 70,100-952,000 | |||
De cuatro pisos | 5--26 | 80-400 | 2.6-1,652 | 10.6-945,000 |
Material:
Vivienda: Arrabio HT250
Engranaje: 20CrMnTi H, aleación del alto grado con la carburación, dureza superficial: 58-62HRC,
dureza de centro: 33-48HRC
Grado de pulido de la precisión: ISO1328-1: clase 1995 5-6, final superficial: 0,8,
profundidad de la carburación: 0.6-1.5m m
El llevar: 42CrMo
Especificaciones:
Artículo no. | en | T2N (KN.m) | P1N (KILOVATIO) | |
B2-4 | 5-11.2 | 6.1-6.2 | 41-185 |
|
B2-5 | 5-11.2 | 9,4 | 62-285 |
|
B2-6 | 6.3-14 | 12 | 63-289 |
|
B2-7 | 5-11.2 | 19 | 126-576 |
|
B2-8 | 6.3-14 | 23,8 | 126-573 |
|
B2-9 | 5-11.2 | 29,9 | 198-908 |
|
B2-10 | 6.3-14 | 38 | 201-915 |
|
B2-11 | 5-11.2 | 46-54 | 358-1397 |
|
B2-12 | 6.3-14 | 58.8-66.3 | 351-1416 |
|
B2-13 | 5-11.2 | 68.6-81.1 | 538-2082 |
|
B2-14 | 6.3-14 | 85.2-101 | 538-2052 |
|
B2-15 | 5-11.2 | 122-132 | 877-3704 |
|
B2-16 | 5.6-12.5 | 135-148 | 880-3662 |
|
B2-17 | 5.6-11.2 | 195 | 1295-4697 |
|
B2-18 | 7.1-12.5 | 230 | 1368-4376 |
|
B3-4 | 12.5-71 | 5.5-6.7 | 7-67 |
|
B3-5 | 12.5-71 | 9.4-11.6 | 11-114 |
|
B3-6 | 16-90 | 12-15.5 | 11-114 |
|
B3-7 | 12.5-71 | 17-21.7 | 25-206 |
|
B3-8 | 16-90 | 21.5-25.2 | 21-204 |
|
B3-9 | 12.5-71 | 28-35.7 | 35-339 |
|
B3-10 | 16-90 | 35.6-43.8 | 36-338 |
|
B3-11 | 12.5-71 | 52.4-63.5 | 62-636 |
|
B3-12 | 16-90 | 66.3-77.2 | 62-630 |
|
B3-13 | 12.5-71 | 79.5-90.7 | 94-965 |
|
B3-14 | 16-90 | 99.4-113 | 93-945 |
|
B3-15 | 12.5-71 | 132-153 | 159-1603 |
|
B3-16 | 14-80 | 148-173 | 161-1603 |
|
B3-17 | 12.5-71 | 195-200 | 208-2368 |
|
B3-18 | 14-80 | 230-240 | 223-2490 |
|
B3-19 | 12.5-71 | 250-300 | 312-3036 |
|
B3-20 | 14-80 | 295-345 | 321-3195 |
|
B3-21 | 12.5-71 | 340-420 | 437-4130 |
|
B3-22 | 14-80 | 405-470 | 438-4386 |
|
B3-23 | 20-71 | 560 | 583-4250 |
|
B3-24 | 22.4-80 | 640 | 596-4372 |
|
B3-25 | 20-71 | 800 | 833-4372 |
|
B3-26 | 22.4-80 | 900 | 838-4372 |
|
Ventajas de productos:
Uso multiusos del sistema de diseño modular de la vivienda y de los componentes internos.
Ratio progresivo de los tamaños para la selección óptima de tamaños.
Nivel de ruidos mejorado a través de los dientes puestos a tierra del engranaje cónico y de las viviendas de ruido-absorción.
Uso:
- Sistemas de transportador
- Torres y compresores de enfriamiento
- Extrusores
- Mezcladores (mezcladores)
- Industria del cemento
- Sistemas de la grúa
- Plantas de aguas residuales
- Mina
- Silvicultura e industria de papel
- Industria de azúcar
- Industria de acero
