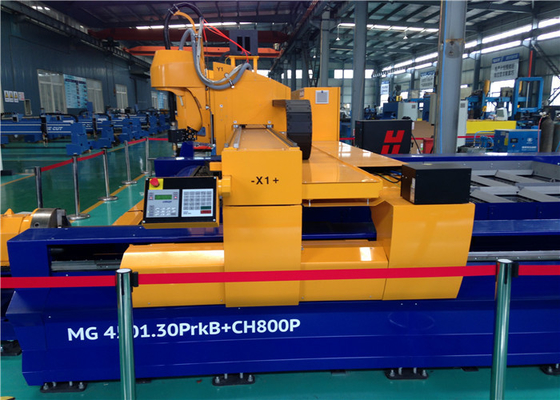

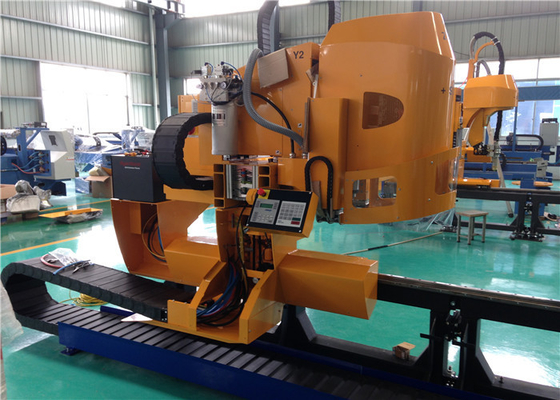

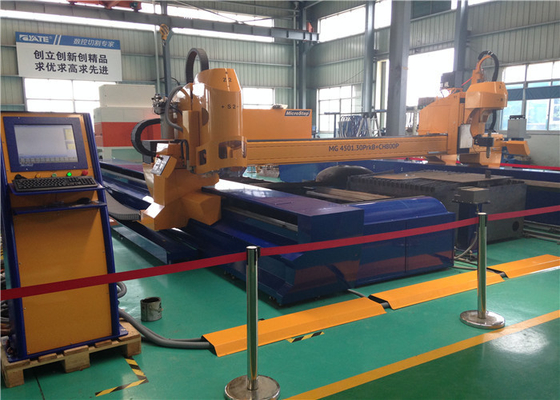

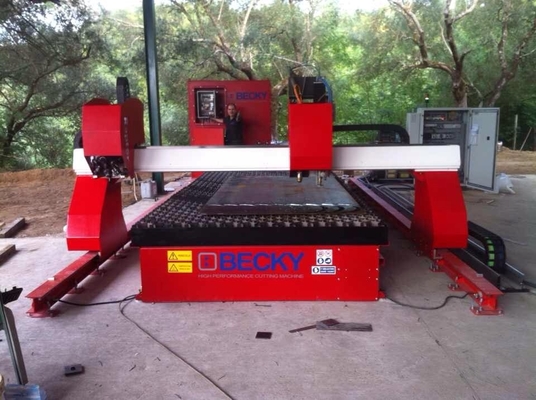

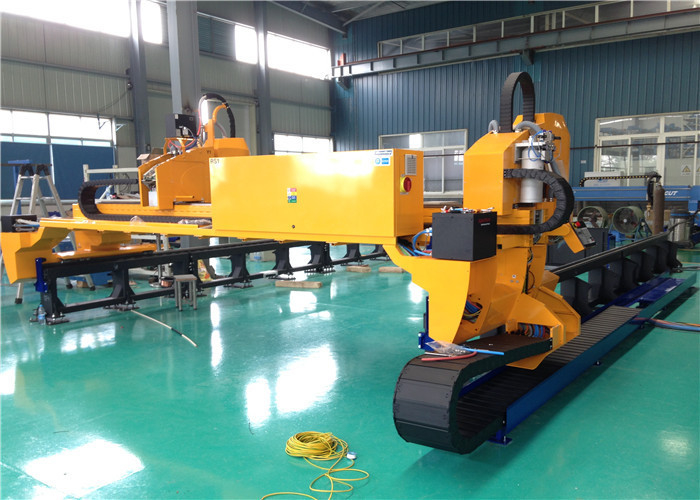

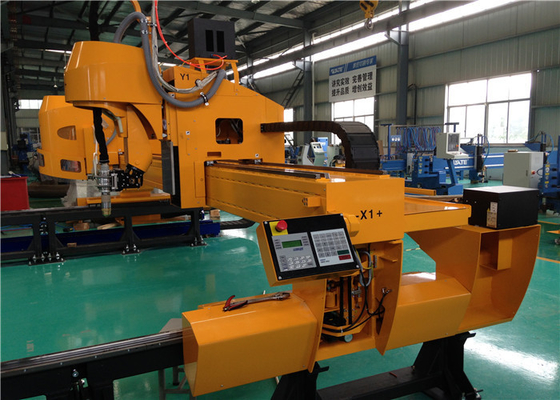

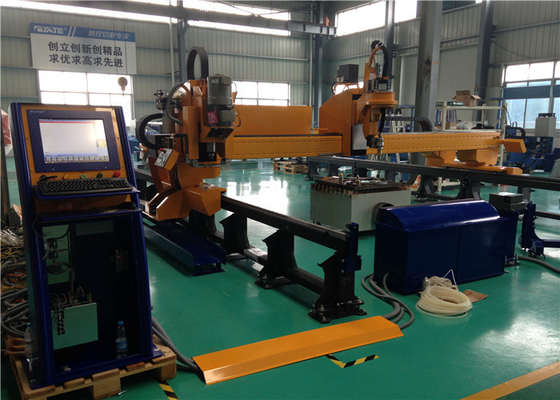

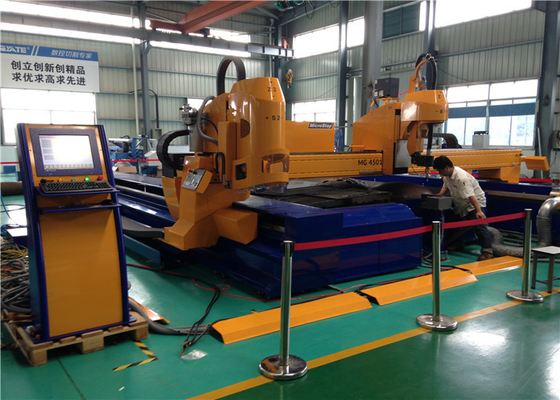

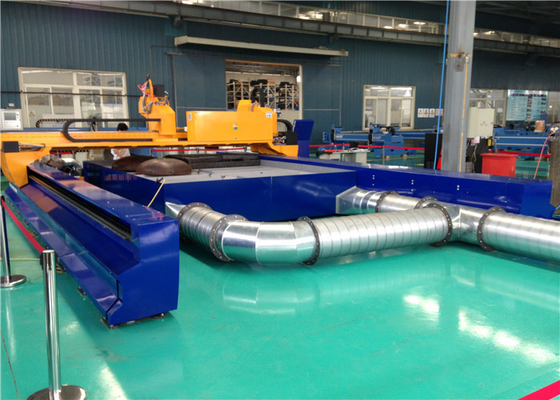

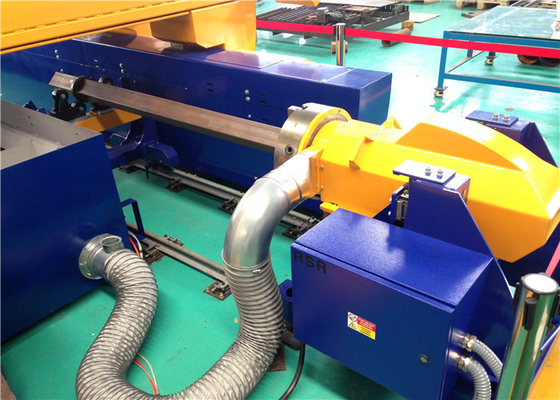

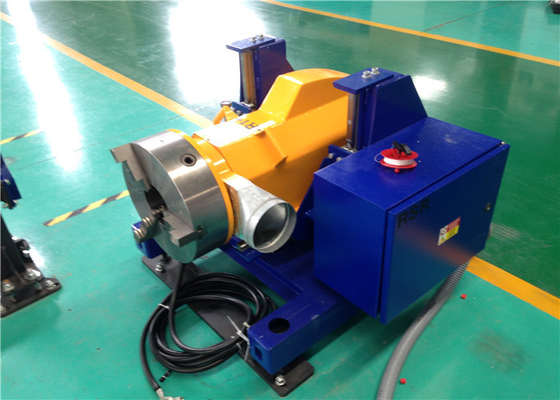

Cortadora rotatoria del plasma del CNC que bisela
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Alta luz: | cortadora eléctrica,herramientas para corte de metales de la hoja |
||
|---|---|---|---|
Haz automático del Cuadrado-Tubo del doble de la cortadora del plasma del CNC para biselar orbital del plasma
1.Description
Máquina que bisela rotatoria usada en el plasma orbital que bisela en la hoja de acero, para el acero suave y el acero inoxidable. El regulador y el sistema de conducción eléctrico terminado, software del CNC de la jerarquización son de Italia. El pórtico de la máquina y el escritorio de la operación son diseñados por HERMMAN italiano y hechos en China.

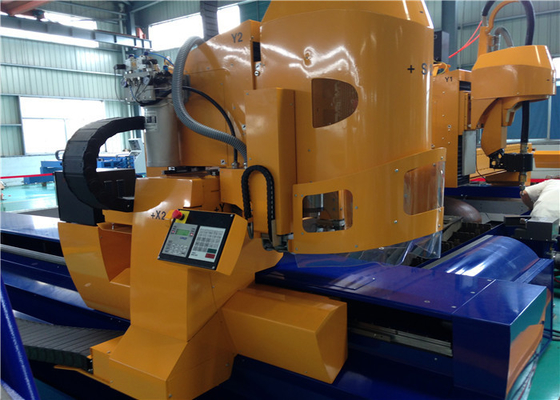

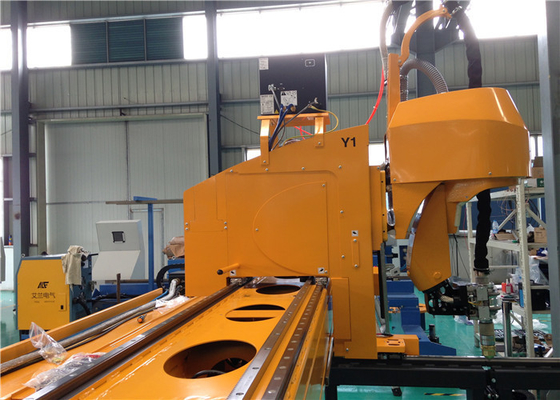

2. El dispositivo que bisela rotatorio de Z32 FLORENZ con los brazos del robot balancea: Movimientos del servo de A+B.
| NO. | Nombre de los artículos | Descripciones | Origen | Qty. |
| 1 | Motores servos de la CA del oscilación del brazo del robot |
a) el motor armónico servo de la CA 100W para el robot arma rotatorio.
|
Japón | 2sets |

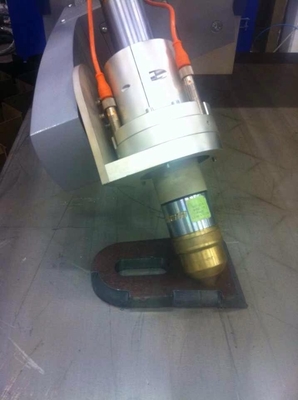

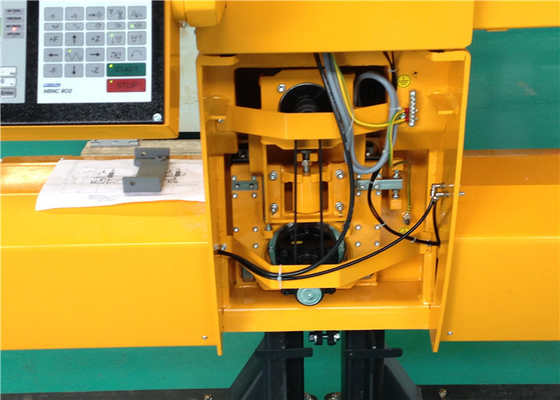

| 2 | Dispositivo mecánico rotatorio del brazo del robot |
a) Dispositivo del oscilación y estructura excéntricos dobles del brazo de la aleación de aluminio. b) Cubierta del metal de la capa del polvo. c) tenedor de la antorcha del Uno mismo-reset con el dispositivo anticolisión. |
Italia | 1set |
(1). Motor servo y conductor de la CA en movimientos axiales de X-Y-Z:
| NO. | Nombre de los artículos | Descripciones | Origen | Qty. |
| 1 | Movimiento longitudinal del eje de X-U |
a) Motor servo de la CA del alto esfuerzo de torsión 1700W/7.7 nanómetro con el freno. b) Interfaz de comunicaciones en tiempo real del autobús. |
Italia | 2sets |
| 2 | Movimientos transversales y de elevaciones del eje de Y-Z |
|
Italia | 2sets |
(2) regulador del CNC de Z32 FLORENZ:
| NO. | Nombre de los artículos | Descripciones | Origen | Qty. |
| 1 | Ordenador de la PC |
|
Italia | 1set |
| 2 | Regulador del CNC |
|
Italia | 1set |
(3) software de la jerarquización Z32: versión parcial de programa del corte 3D y parámetros y dirección del ajuste:
| NO. | Nombre de los artículos | Descripciones | Origen | Qty. |
| 1 | Software de la jerarquización que bisela |
|
Italia | 1set |
| 2 | Base de datos que bisela |
b) Base de datos de la remuneración del ángulo que bisela. |
Italia | 1set |
PIEZAS 3.B
Especificación y configuraciones de la cortadora del CNC
(1). Configuración del equipo:

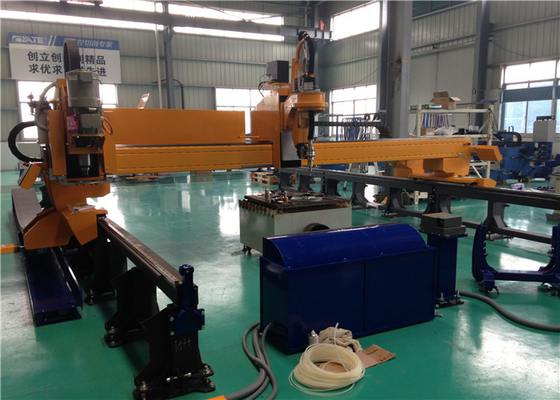

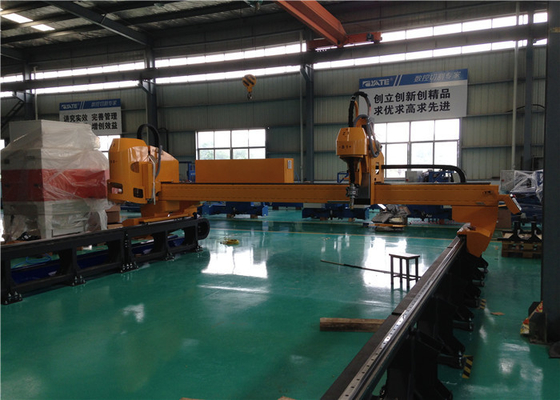

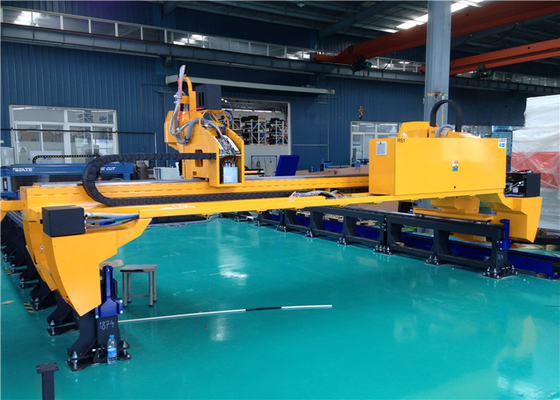

| Pórtico de la máquina |
La estructura doble del haz del cuadrado-tubo es diseñado en Italia y hecho en China. |
| Carril y estante de acero | Chino los 43KG/M |
| Palmo de acero del carril | 4000m m |
| Longitud de acero del carril | lados 18m*2 |
| Máquina en movimientos longitudinales del eje de X-U |
Impulsión serva de la CA de los doble-lados del italiano 1700W*2sets italiano |
| Máquina en movimientos transversales del eje de Y |
Impulsión serva italiana de la CA 750W*1set italiano |
| Máquina en movimientos de elevación del eje de Z |
Impulsión serva italiana de la CA 750W*1set italiano |
| Reductor axial del engranaje de X-U-Y-Z |
NEUGART alemán 2+1+1sets |
| Escritorio de la operación + el panel de la pantalla táctil |
Pantalla táctil independiente del diseño y Italiano Hermann |
| regulador rotatorio del CNC que bisela 3D |
FLORENZ italiano Z32 integrado Regulador 1set del CNC |
| Control eléctrico y sistema servo |
Alemán SIEMENS y D.ELECTRON italiano 1set |
| Fuente y antorcha de energía fina del plasma |
Los E.E.U.U. HPR260xd con control de gas auto 1set |
| Motor de la antorcha de plasma del CNC |
Placa de aluminio + resbalador linear del transporte YDT-Z/F chino 1set |
| Levantador de la antorcha de plasma del CNC |
Barra del tornillo + motor servo de la CA D.ELECTRON italiano 1set |
| Dispositivo del oscilación del brazo del robot: Movimientos axiales de A+B |
Motor armónico servo japonés de la CA 100W* 2sets |
| Dispositivo mecánico del oscilación del brazo del robot | HERMANN italiano 1set |
| Sistema mecánico del movimiento transversal |
Engranaje de la precisión/estante y carril de guía linear con el resbalador del transporte TAIWÁN HIWIN 1set |
| La tabla del corte es hecha por el cliente y el dibujo es de YATAI chino, él se debe cumplir con el sistema de la extracción del humo. | |
| La fundación de la máquina se compone del acero del haz de H y preparado por el cliente, el dibujo es de fábrica de YATAI. | |
(2) funciones de la máquina:

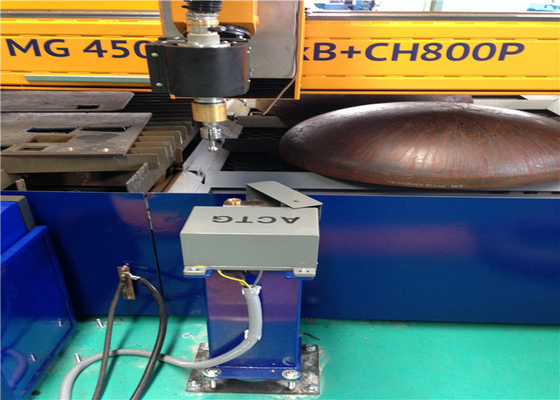

| Software de la jerarquización para biselar | Cartabón-Corte italiano 1set de LIBELLULA |
| Base de datos del corte que bisela | Italia 1set |
| Regulador servo de la altura de la antorcha del voltaje de arco de la CA | Italia 1set |
| Dispositivo anticolisión de la antorcha de plasma | China 1set |
| Dispositivo limitado eléctrico y mecánico del movimiento del eje de X-U-Y: | 4+4 unidades |
| Dispositivo de la estabilidad del poder | 5000VA chino 1set |
| Limpiador del polvo para la cara de acero del carril | China 1set |
(3). Especificaciones técnicas de la máquina:

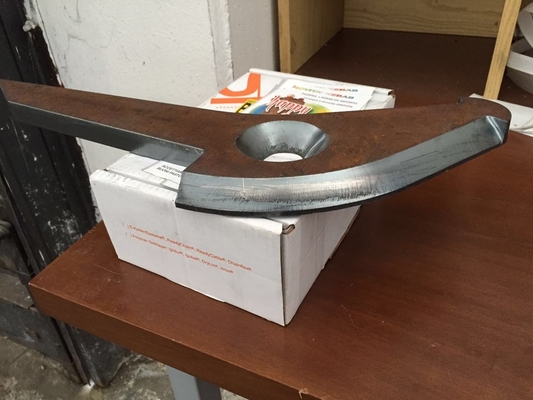

| Anchura de corte eficaz | ≤ 3,100m m |
| Longitud de corte eficaz | ≤ 16,000m m |
| Velocidad ociosa de la máquina | 0-50m/min |
| Material del corte del plasma | Acero suave y acero inoxidable |
| Grueso piercing del plasma | Refiera al modelo del poder del plasma |
| Grueso del corte de borde del plasma | Refiera al modelo del poder del plasma |
| Distancia arriba/abaja de la antorcha de plasma | ≤280mm |
| Control de la altura de la antorcha de plasma | Control de la antorcha del voltaje de arco |
| Ángulo que bisela máximo | grado ±45 |
| Velocidad máxima del oscilación | 3000mm/min |
| Error mínimo del ángulo | grado ±1.5 |
| Error truncado Min. del borde | ±1.0mm |
| Estándar de la precisión de la máquina |
Acordar con JB/T5102-1999 chino estándar |
| Precisión de la vertical de la antorcha de plasma | ±0.3mm |
| Precisión de seguimiento de la antorcha de plasma | ±0.5mm |
|
Longitud lateral: 1000*1000 Velocidad de la línea recta: 500-800mm/min |
 |
| Punto del error de la intersección | ±0.5mm |
| Error de la línea recta | ±0.3mm |
| Error circular del grado | ±0.5mm |
| Error diagonal | ±0.5mm |
| Error del ajuste de la velocidad | el ±0.5% |
| Aspereza del corte | Ra≤12.5μm |
| Error de acero principal de la línea recta del lado del carril | 2.0mm/10000m m |
| Error auxiliar de la línea recta del lado del carril | 2.0mm/10000m m |
| Precisión horizontal de la cara principal del carril | ±0.1mm/1000mm |
| Error horizontal entre el carril principal y auxiliar | ≤2.0mm |
(4). Condiciones de trabajo de la máquina:
| Temperatura de trabajo | -10℃~+40℃ |
| Humedad relativa | el ≤95% sin la condensación |
| Ambiente | Ventilación y ningún choque |
| Fuente de alimentación del sistema del CNC | CA 1-Phase/220V±10V |
| Fuente de alimentación del poder del plasma | CA 3-Phase/380V±10V |
| Frecuencia del poder | 50/60Hz |
| Capacidad de la entrada de la máquina | ≤5Kw |
| Capacidad de poder del plasma | ≤80Kw |
| Clases del gas del plasma | Aire/oxígeno/nitrógeno de la compresa tan encendido |
| Requisitos de la fuente del gas del plasma | Aire congelado y seco con el filtro de 3 niveles sin aceite y agua |
| Flujo del gas del plasma | Presión: 1Mpa, flujo: 0.8m3/min |
lista de piezas principal 4.Machine:
| Artículos | Marca/origen | Qty. | Imagen |
| Regulador del CNC para biselar 3D |
Italiano Z32 FLORENZ |
1 | |
| Pantalla táctil y escritorio de la operación | Diseño y chino italianos hechos | 1 | |
| Poder fino y antorcha del plasma | Los E.E.U.U. HYPERTHERM HPR260xd | 1set | |
| Dispositivo mecánico del oscilación del eje del brazo 2 del robot | Italiano Hermann | 1set | |
| Software de la jerarquización para el cartabón |
LIBELLULA italiano versión del Cartabón-corte |
1 | |
| Conductor servo transversal | D.ELECTRON italiano | 1sets | |
| Conductor servo longitudinal | 2sets | ||
| Antorcha que levanta el conductor servo | 1sets | ||
| Motor servo transversal | D.ELECTRON italiano | 1*750W | |
| Motor servo longitudinal | 2*1700W | ||
| Antorcha que levanta el motor servo | 1*750W | ||
| Motor servo armónico rotatorio del brazo del robot | Marca japonesa | 2*100W | |
| Reductor transversal del engranaje | NEUGART alemán | 1 | |
| Reductor longitudinal del engranaje | 2 | ||
| Reductor del mecanismo elevador de la antorcha | 1 | ||
| Movimiento mecánico transversal |
Carril linear con el resbalador TAIWÁN HIWIN |
1 | |

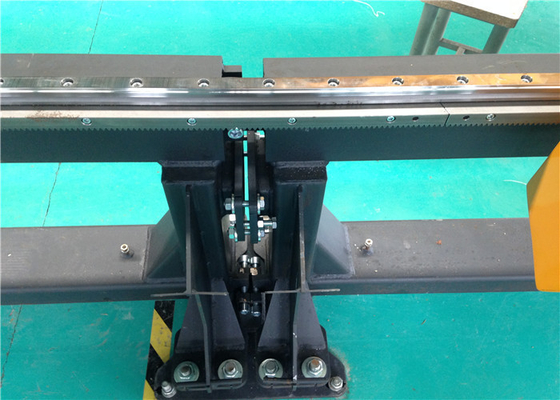

| Carril y estante longitudinales | 43KG chino | el 18M |
|
PIEZAS 5.C

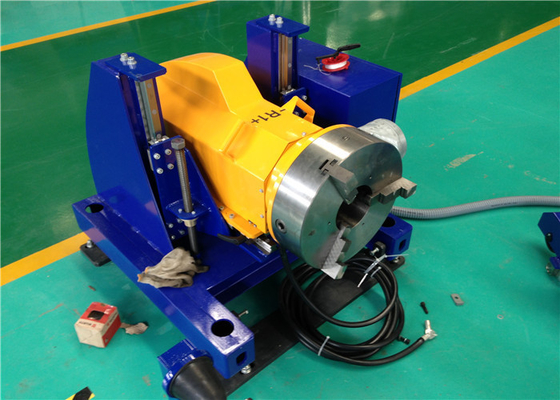

- Otras opciones para los clientes

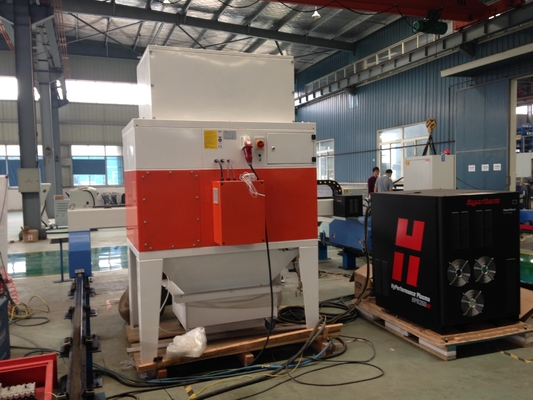

- El sistema de la extracción del humo y de polvo está trabajando con la cortadora, él es preparado por el cliente en la fábrica en Chile.
- El compresor de aire/el almacenamiento de gasolina/el secador congelado son preparados por el cliente en la fábrica en Chile.
