Rotatorio-perforación con la plataforma de perforación universal de CBM de la circulación reversa TDR -50

Rotatorio-perforación con la plataforma de perforación universal de CBM de la circulación reversa TDR -50

La plataforma de perforación universal de TDR -50 permite a cada usuario perforar con los métodos siguientes, con los diámetros de la perforación del ″ 3,5 a 47 profundidades del ″ y de la perforación hasta 1 200m.

●Rotary-perforación con la circulación directa

●Rotary-perforación con la circulación reversa

perforación de base del ●Percussion (base del espolón)

●Wire-línea perforación de base

Perforación del martillo del ●Down--Agujero

perforación de la ●Free-caída

perforación de la desviación del ●Direction

El aparejo de los servies de TDR puede ser uso para el petróleo y gas bajo, drenaje de metano de la capa de carbón, geotermia, explotation de la mina y el uso del pozo de agua profunda del diámetro grande, también puede ser uso para las emisiones de gas de la mina de carbón y abajo el agujero del rescate.

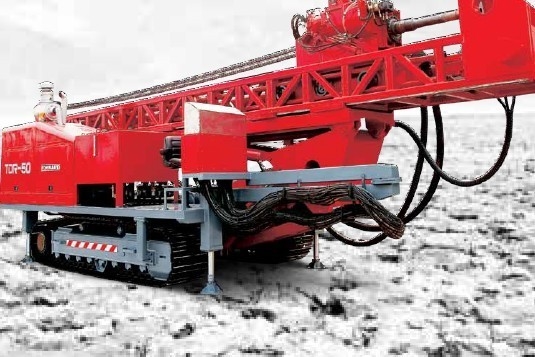

Por completo aparejo de taladro superior multifuncional hidráulico de la impulsión TDR-50

Especificaciones detalladas

1. Una el motor

Motor diesel, 6 cilindros, en línea, 2 válvulas, turbocharged intercooled; Culata separados, bloque del marco; Usando la tecnología de alta presión mecánica de la inyección para el sistema de carburante.

El cigüeñal del motor diesel proporciona el poder para la pompa hydráulica a través del acoplador flexible (hecho por KTR en Alemania).

Motor diesel del modelo WD10G330E211

Accione 330 HP (243 kilovatios) @ 2200 RPM

Max.torque Nm@ 1250 1500 RPM

Dislocación 9,726 L

Consumo de combustible mínimo 210g/kw h

2. Sistema hydráulico

Cuatro pompas hydráulicas, tres bombas de pistón volumétricas y una fijaron la dislocación

las pompas hydráulicas, todas junto proporcionan el poder para el aparejo. El sistema hydráulico es un circuito abierto con la unidad de filtrado proporcional de la válvula y totalmente del circuito de control. El elemento filtrante puede ser substituido.

La disipación de calor de hidráulico es del enfriamiento de aire forzado. La bomba de pistón volumétrica y la válvula de control proporcional del sistema giratorio y de alimentación son haber diseñado carga-sensible,

qué controles el flujo de bomba como sea necesario. Todas las ramas hidráulicas son protegidas por la válvula de desbordamiento.

3. Soportes e inclinación del palo

El soporte es hecho por la tubería de acero cuadrada pesada, ambos cilindros delanteros y traseros está conectado con el montaje del taladro. Está cerrando el dispositivo en el cargamento y viaja posición. Cada soporte podía colocar por sí mismo.

El cilindro del palo tiene extremo del almacenador intermediario, que podría reducir choque cuando va hacia arriba y hacia abajo, y lo hace más estable. La válvula de control podía cambiar velocidad según las necesidades.

4. Panel de control

el panel del Arco-oscilación situado en el lado izquierdo, y él pueden contraer debajo del palo al transportar.

El panel de control consiste toda la posición del aparato y de la taladradora. El tablero de la rociada consiste: agua-termómetro, tacómetro, manómetro del aceite, indicador de presión del sistema giratorio, presión

indicador del sistema de alimentación, indicador de presión del sistema de la perforación, presión de la perforación, presión

de la bomba auxiliar etc.

5. Resumirse el palo

Resumirse el palo proporciona mucho más recorrido y altura para la cabeza del taladro, y

acorta la longitud de la máquina principal en el transporte. El cilindro de desplazamiento ayuda al palo

con recorrido hasta 3,65 m, y hace que firmemente entra en contacto con la tierra, por consiguiente,

minimiza la fuerza del montaje del taladro.

Ampliado completamente: 62 pies (m) 18,9

Contraído completamente: 39,4 pies (12 m)

6. Sistema de alimentación

La cabeza de impulsión superior es conducida por el cilindro hidráulico y la cadena. Cuando está subiendo, el extremo superior de

el palo podría extendido en el ratio de 1:2, la longitud máxima de la unidad principal es cerca de 46 pies (los 14.02m)

La capacidad de tira de la fuerza 110 230 lbf (50 000Kg)

La capacidad de tira hacia abajo la fuerza 26 455 lbf (12 000Kg)

Velocidad 80m/min de Max. Pull

Movimiento del resbalón los 3.65m del palo

7. Sistema de seguridad

El sistema hydráulico del palo se equipa de la válvula hidráulica de la seguridad, cuando sale mal algo

con el sistema hydráulico y la rotación la unidad está perforando abajo del control, la seguridad hidráulica

la válvula cerrará la unidad principal, así la para de la perforación abajo y evita un accidente.

8. Válvula de Lento-Alimentación del Taladro-Para arriba

El operador podría controlar la presión exactamente a través del taladro-para arriba lentamente de alimentación.

9. Cabeza de impulsión superior

Trajes superiores de la cabeza de impulsión para el pedazo tricónico, el martillo de DTH, el pedazo del eneldo de PDC y el pedazo de diamante que se encuentra

la demanda especial de gira velocidad y el esfuerzo de torsión durante trabajo. La caja de cambios de 4 cambios usando el engranaje de estímulo

conduzca, engrase la lubricación de baño. El motor y la caja de cambios hidráulicos podían prever mucho de alta velocidad

y esfuerzo de torsión que se ajustará.

El ángulo de gira la unidad se podría ajustar según las necesidades, se extiende de 0º (vertical)--90º.

Diámetro interno del eje de la base del grifo: 76,2 milímetros

11 Llave del poder

Las pinzas se diseñan y se fabrican según el estándar SY/T5074 y espec. 7K” especificación del API para perforar y el equipo de mantenimiento bien”.

El tamaño sonó el acoplamiento del ″ de 3 el 1/2 - cuerpo de 8 ″

Max.Torque 100 000 nanómetro

RPM de la velocidad de rotación 2,7 – 40

12. Montaje: Correa eslabonada, tren de aterrizaje del excavador

La velocidad de Max.Moving es 3 kilómetros por hora.

13. Auge de la horca

Impulsión y control hidráulicos, ayuda rotatoria 180º. Capacidad de carga 7 605 lbf (3 450 kilogramos).

14. Submarino flotante

El submarino flotante permite para que la junta se mueva en la gama del ″ 3 (76,2 milímetros).

15. Torno

El torno conducido por el motor hidráulico situado detrás del palo, usando para las herramientas de perforación de elevación, tales como barras, tubo de la cubierta, broca, y cuello de taladro, operación del etc. del torno es independiente de la otra función de la perforación.

Capacidad de la cuerda del torno 50 m

Rueda vacía que tira de la fuerza 3450 kilogramos

Velocidad vacía 60 m/min de la rueda

cable de acero 13 milímetros, 35 m

16. Línea torno

El aparejo también se equipa de la línea torno, usando para la perforación de base y el otro campo de la perforación.

Capacidad de elevación máxima: 1,5 toneladas. (Tambor desnudo)

Diámetro del alambre de acero: 6m m

Capacidad de la cuerda: el 1500m

La velocidad de elevación del solo alambre es 0-280m/min, es ajustable stepless y utilizado para la elevación y el soporte que detectan los dispositivos.

17. Bomba de la espuma

La bomba de la espuma es conducida por la bomba de pistón hidráulica, horizontal, triple, de efecto simple de la reciprocación.

Dislocación máxima 75 l/min

Mpa máximo de la presión 6

18. Lubricador de la herramienta

Equipe el lubricador que lubrica la herramienta del taladro para el martillo de DTH.

Flujo del aceite lubricante: 0-12 l./h

almacenamiento: 8 L

19. Sistema eléctrico

El generador y el talud conducidos por el motor diesel proporcionan en conjunto la corriente continua 24V. Todos los cables son protegidos por la línea del sello. Además, todos los circuitos se equipan de cortocircuitado.

Generador 24 V DC

Los paralelos de las baterías de la batería 2 conectaron con 12 V

Reflector principal del halógeno de la lámpara 4
