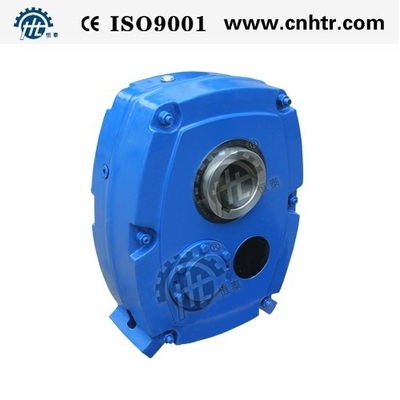

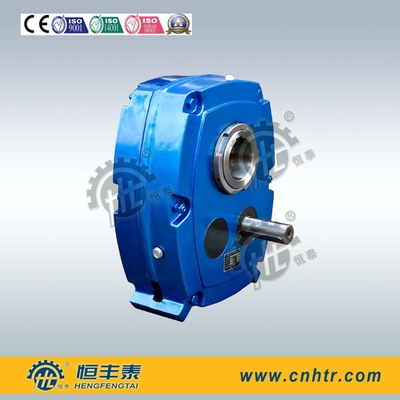

El eje montó el transportador 13/1 de la chavetera 12*5*90 del ratio de Smsr G75 de la caja de cambios del reductor de velocidad

Marca

Caja de cambios de Hengtai

Arreglo del engranaje

Caja de cambios montada eje

Posición de montaje

Eje montado

Esfuerzo de torsión de la salida

180-17000 N.M

Poder clasificado

0.92-226 kilovatios

Ratio de la transmisión

5- 31

Eje de salida

Eje de salida hueco cerrado

Color

Ral 5010& 7031& 7040

Modelo
Número

Entrada
diámetro del eje

Diámetros de diámetro interior del hueco del eje de salida:

Esfuerzo de torsión de la salida
gama

Esfuerzo de torsión
longitud del brazo

Velocidad de la entrada

Ratio de reducción:

B

19m m

30m m

277Nm

220m m

1400rpm
900rpm
500rpm

5:1
13:1
20:1

C

22m m

40m m

468Nm

240m m

D

25m m

50m m

783Nm

260m m

E

28m m

55m m

1194Nm

280m m

F

32m m

75m m

1881Nm

300m m

G

42m m

85m m

2970Nm

320m m

H

48m m

100m m

4680Nm

380m m

J

55m m

125m m

7449Nm

520m m

TAMAÑOS

A

B

C

D

E

F

Chavetera del eje de la entrada

H

J

K

P

T

U

V

W

X

Y

Diámetro del eje

STD

ALT

B

134

30

40

63

59

80

19j6

6x3.5x50

104

131

55

10

186

226

81

75

25

79

C

142

40

50

72

65

90

22j6

6x3.5x5.6

108

156

59

10

218

270

96

90

31

95

D

152

50

55

77

68

100

25j6

8x4x63

118

188

76

12

258

328

117

110

37

116

E

170

55

65

85

76

115

28j6

8x4x70

130

222

90

12

278

377

129

125

43

133

F

189

65

75

90

87

130

32k6

10x5x70

149

242

98

16

317

414

143

141

50

150

G

212

75

85

105

110

145

42k6

12x5x90

172

277

110

16

365

468

162

156

56

166

H

242

85

100

116

115

170

48K6

14x5.5x100

190

330

88

16

434

550

195

189

62

200
